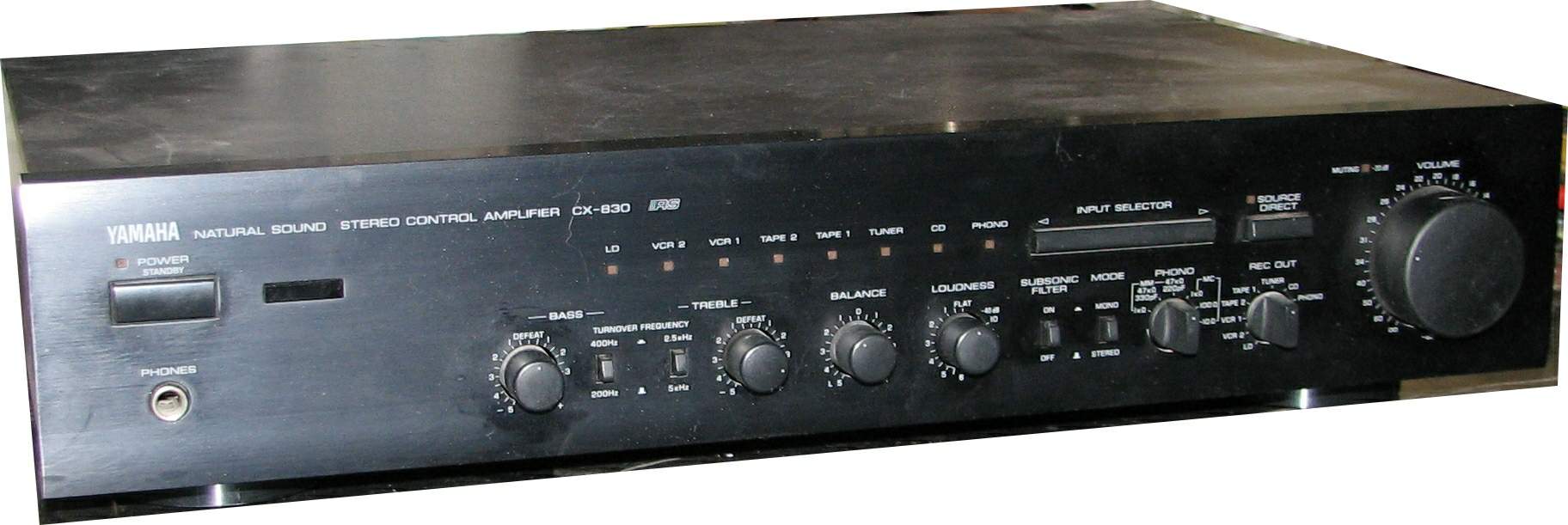

Yamaha Vorverstärker CX-830



Fehlerbeschreibung,

Pre-Out Wackelkontakt rechter Kanal
Wackelkontakt Loudness- und Bass Drehknöpfe

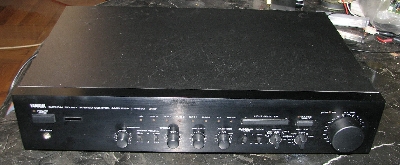

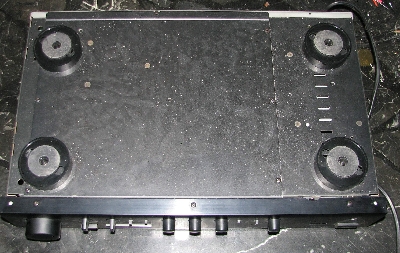

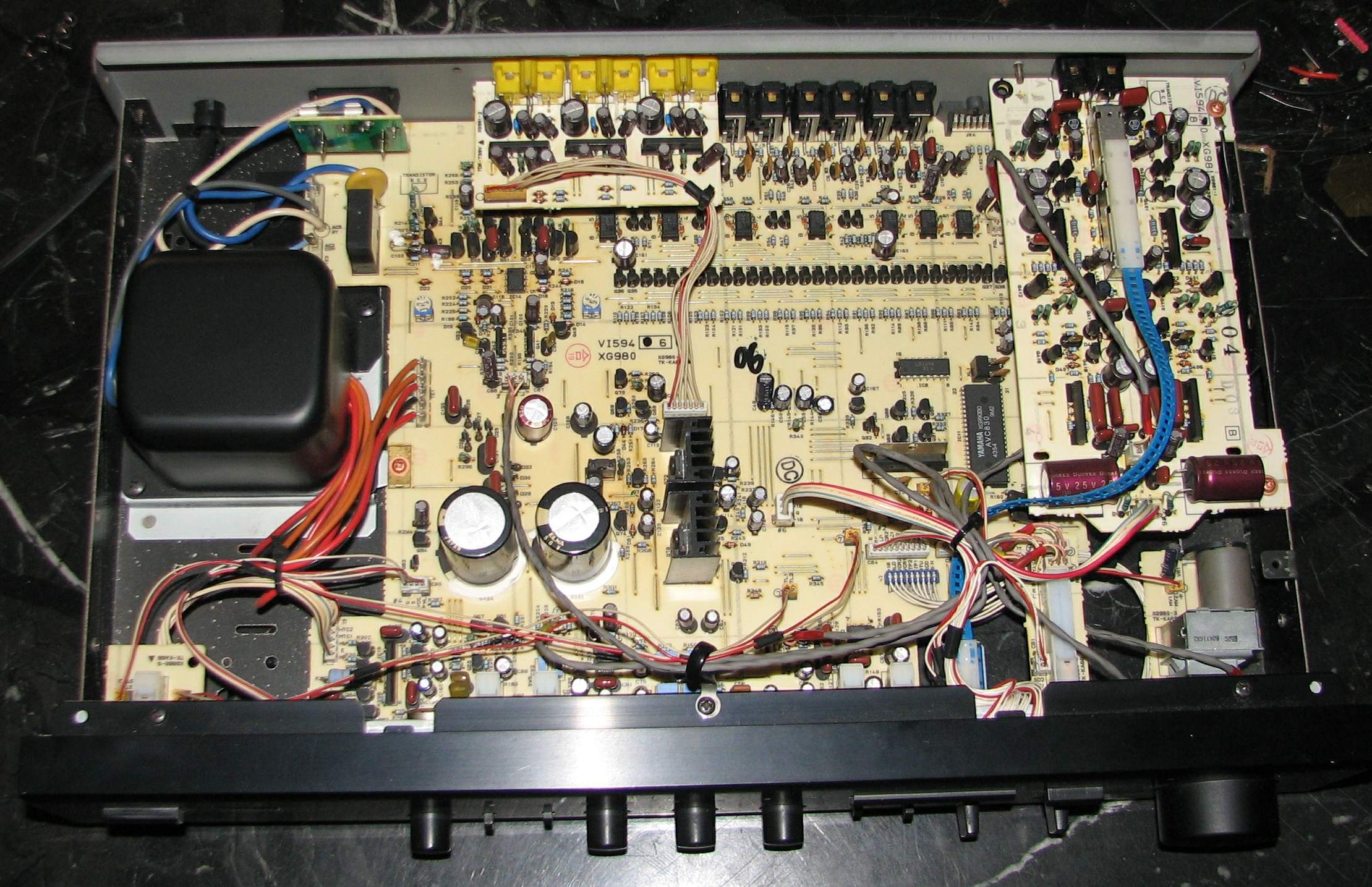

Das Abmontieren der Abdeckungen ist relativ einfach
und wird zuerst einmal gemacht, oben wie unten,
um eventuell optisch mit dem Auge bereits einen
Fehler zu finden.

Optisch lässt sich kein Fehler erkennen.



Also schliesse ich das schöne Gerät einfach einmal an
und versuche den Fehler einfach zu 'er-hören'.

Das scheint in diesem Fall die beste Fehlersuche zu sein.

Tatsächlich lässt sich ein 'kleiner' Wackelkontakt
am Pre-Out Ausgang feststellen.

Weiter im Fehler-Hören ergibt ebenfalls,
dass das Poti des Loudness-Reglers erheblich kratzt,
sowie auch der Bass-Regler.

Nach kurzer Rücksprache werden sodann
alle vier Potentiometer getauscht,
nämlich
Bass, Treble, Balance und Loudness ;

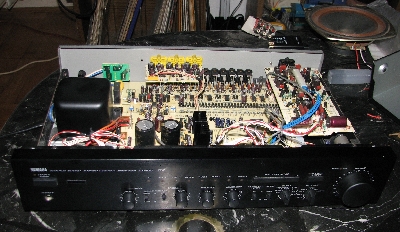

Dies bedeutet erst einmal die komplette Demontage des Gerätes,
damit man überhaupt an die Bauteile heran kommt.



Ein kleines Problemchen stellt sich eventuell
in der Beschaffung der baugleichen
Potentiometer des Loudness- und des Treble-Reglers,
da diese unten vier Anschlüsse pro Kanal (Stereo-Poti)
ausgeführt sind.

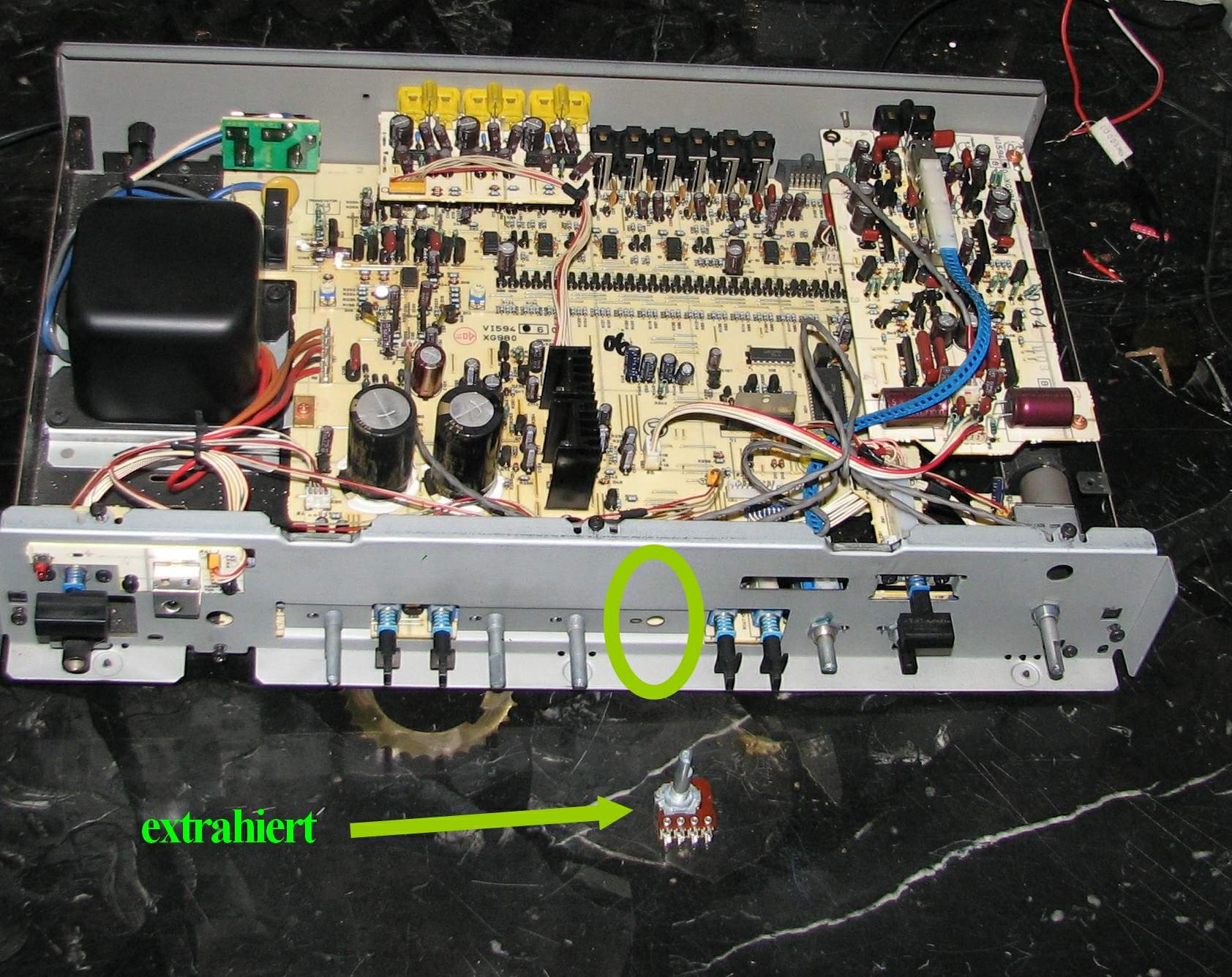

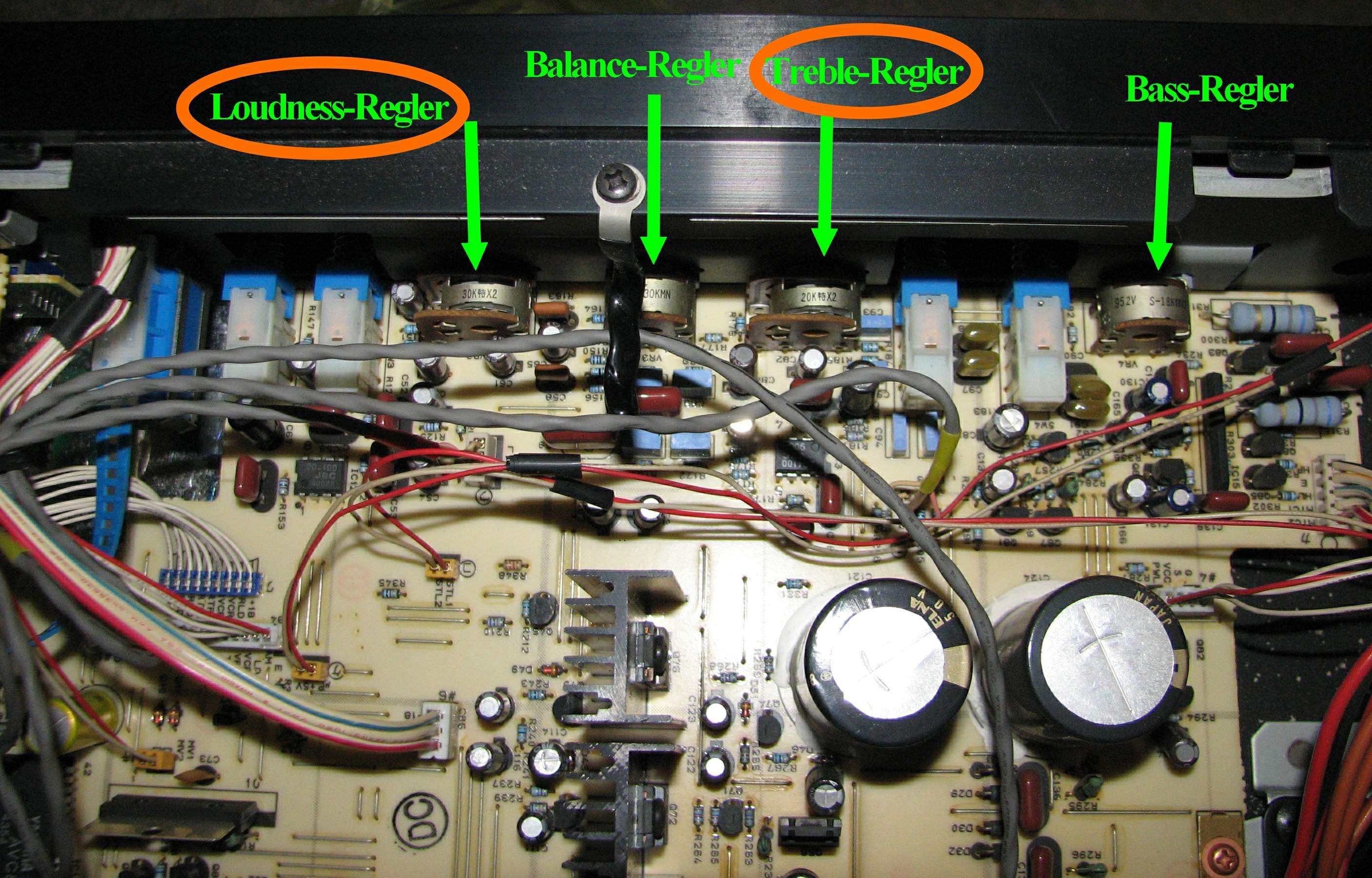

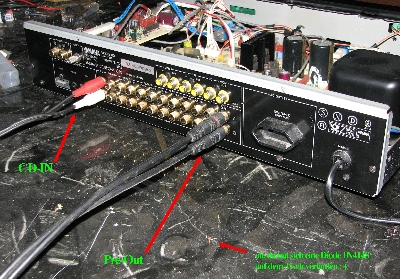

( orange im Bild eingekreist )

Hier muss ich also erstmal sehen, ob soetwas noch zu beschaffen ist.

Eine kurze Nachfrage per EMail direkt an den Yamaha-Service
erbrachte die erschütternde Information,
dass dieses Potentiometer nicht mehr lieferbar ist,
und auch kein Ersatz mehr existiert.

Hier werde ich aber noch nachhaken, denn ich glaube das nicht so recht.

In der Zwischenzeit sollte ich dieses mysteriöse, 4-polige Poti
einfach einmal ausbauen um zu sehen, wie es aufgebaut ist.

Im Netz liesst man, dass der vierte Anschluss, je nach Schaltung,
zur Kompensation des Frequensgangs verwendet wird.

Also es könnte durchaus sein, dass ich hier etwaige Modifikationen
machen muss, welche den Klang beeinflussen könnten,
falls ich nicht noch so ein Poti auftreiben kann.

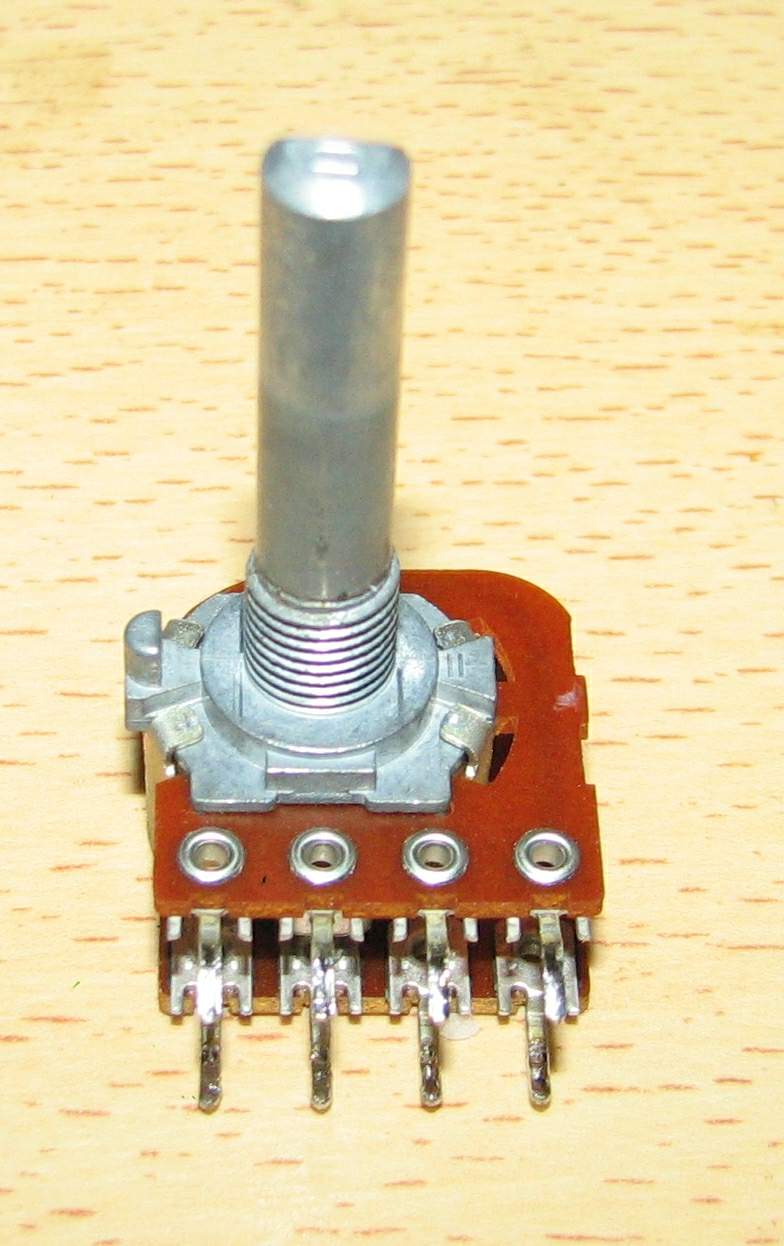

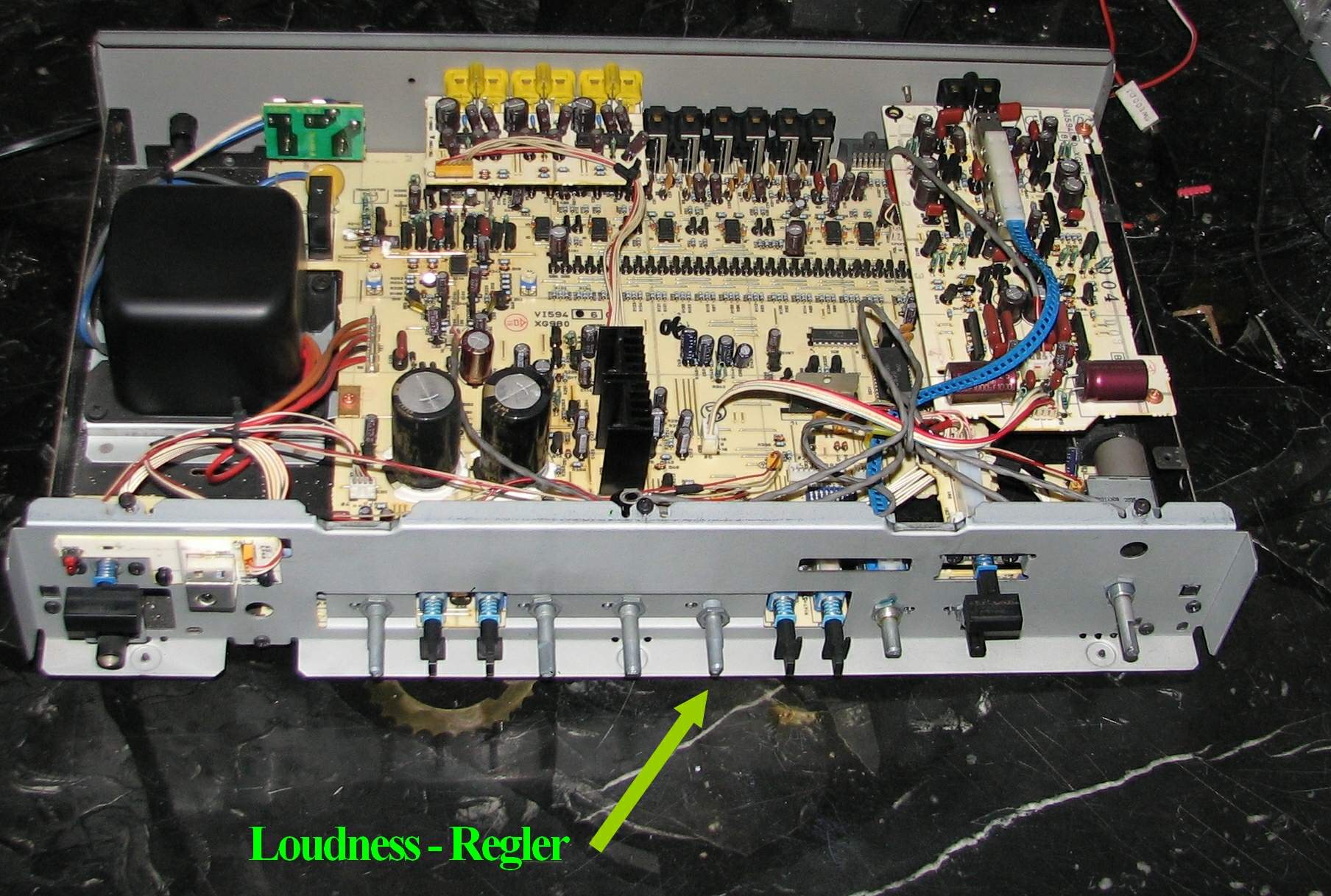

Jetzt aber zum Ausbau dieses Loudness-Potis,

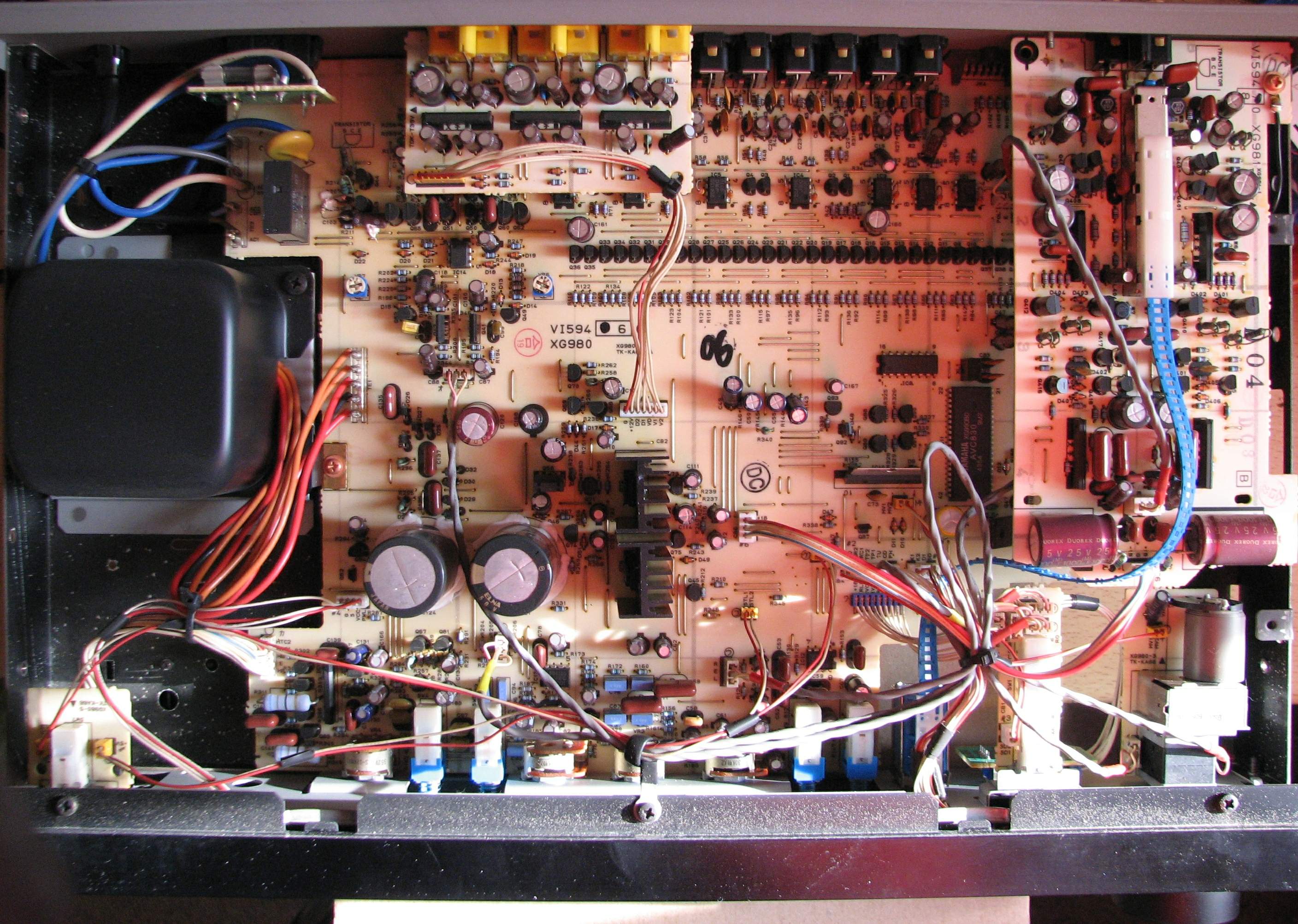

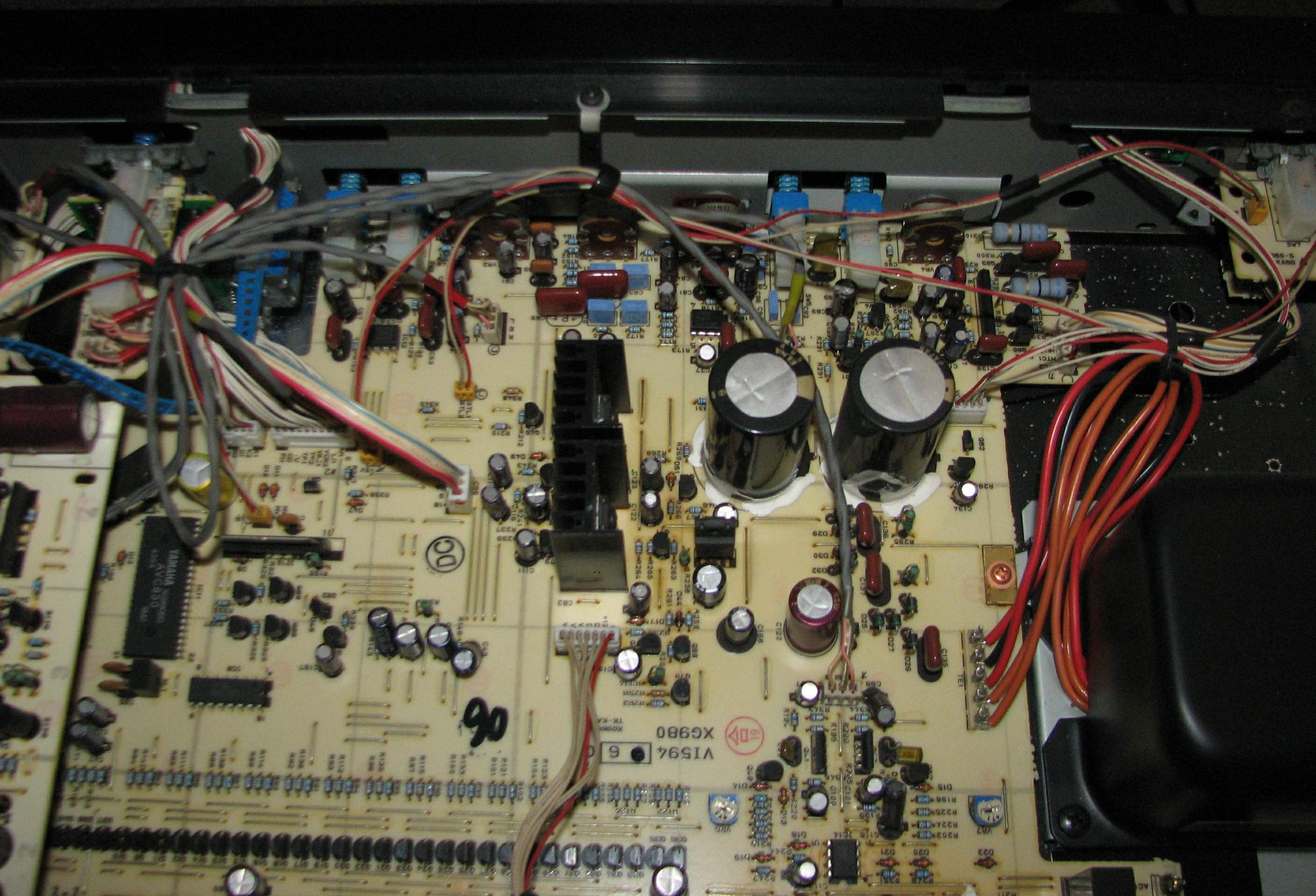

zwei Bilder hierzu :

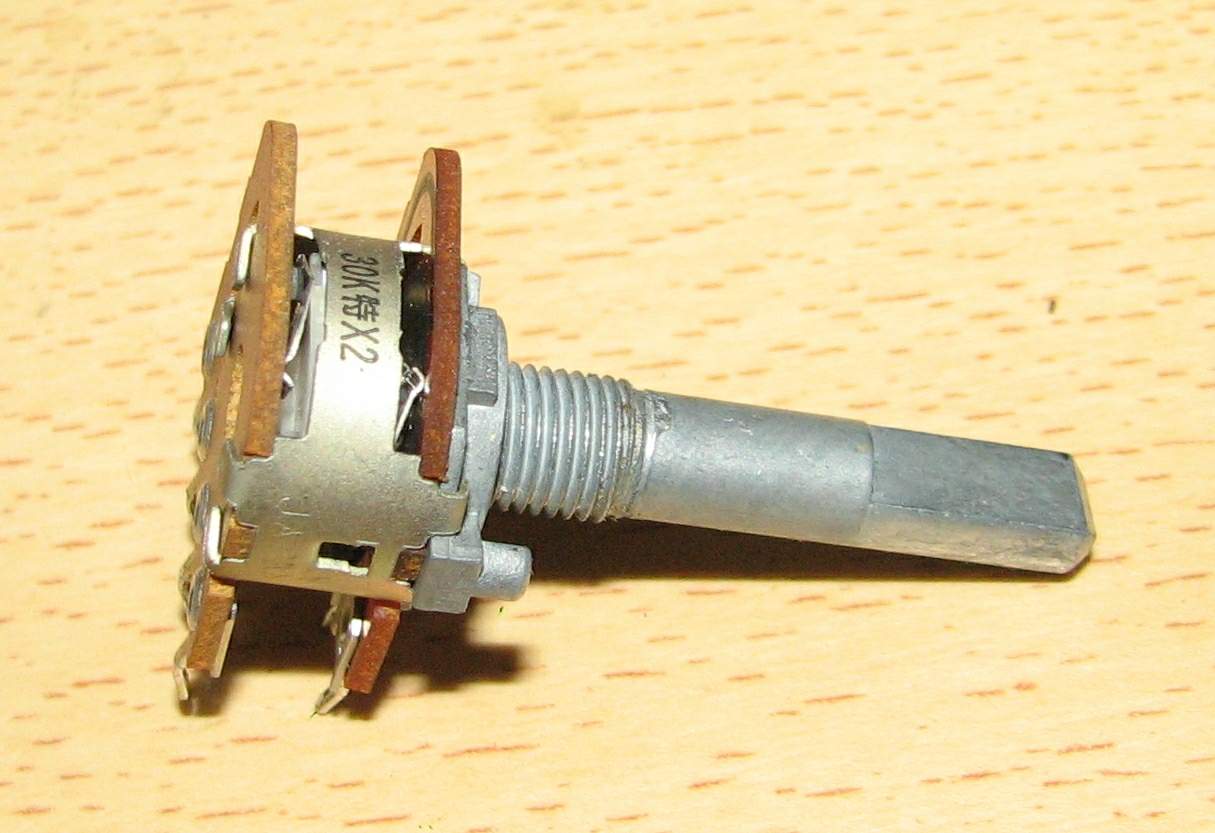

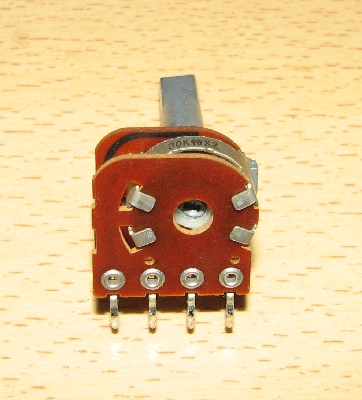

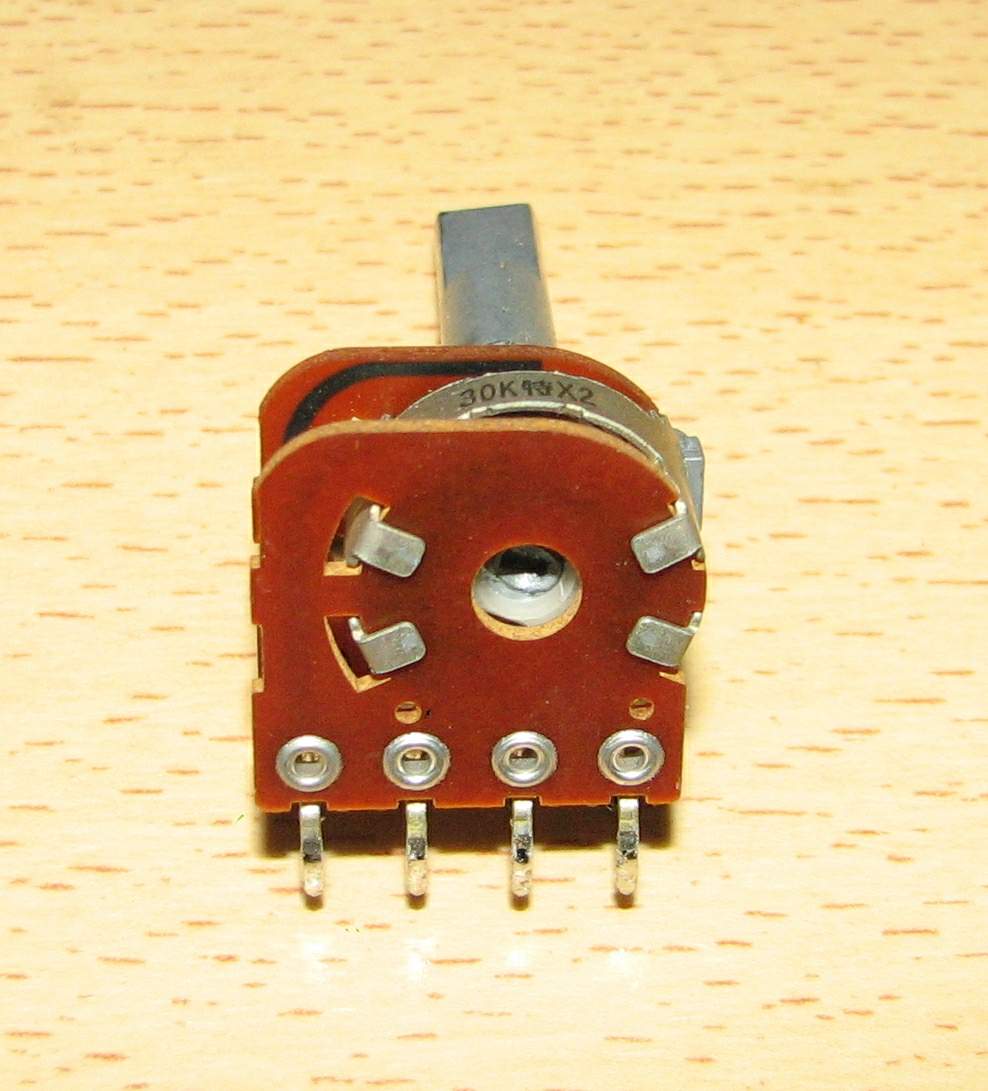

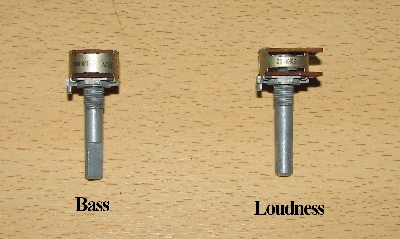

Das Poti wurde also extrahiert und liegt jetzt zur Begutachtung
auf dem Labortisch ....





Kurze Anmerkung,

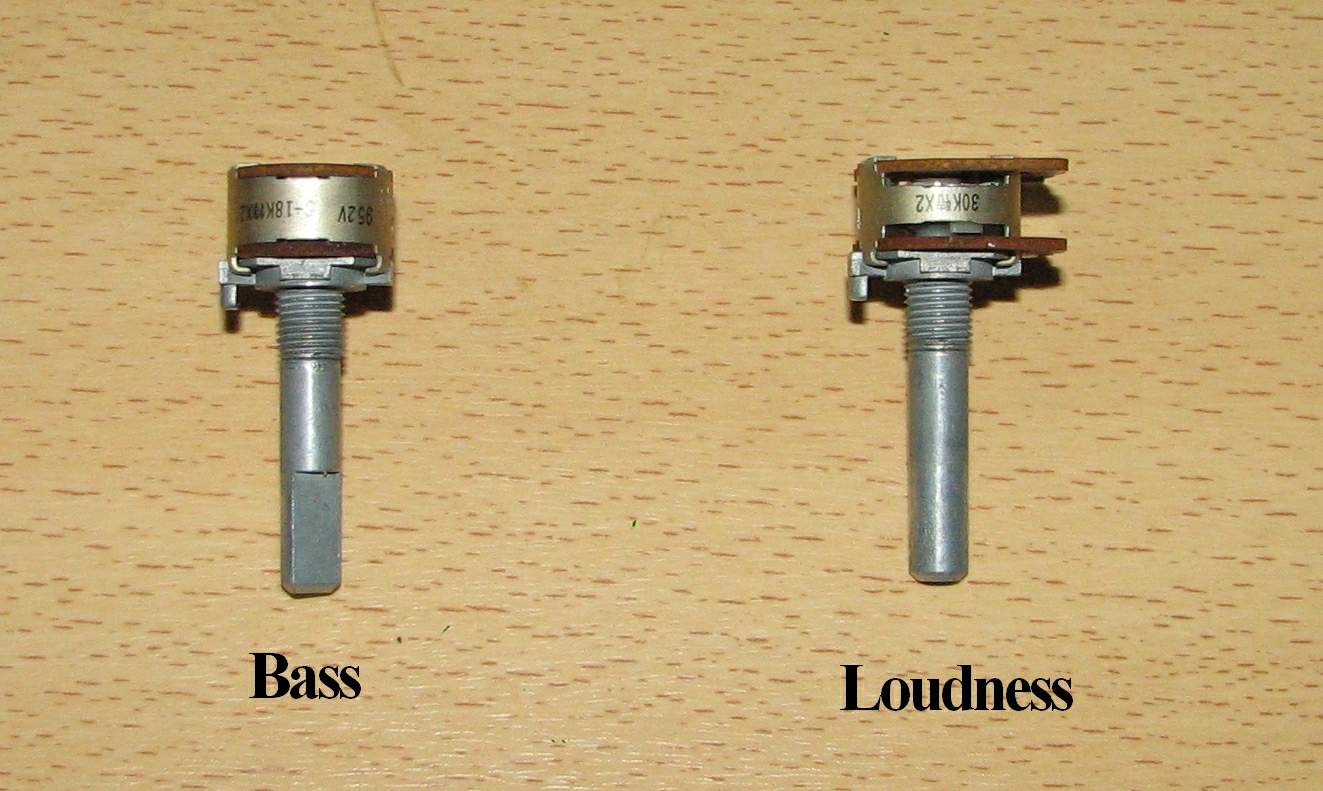

es kommt erschwerend hinzu, dass das Poti eine
lange Achse aufweist, was die Suche nach einem
passenden Ersatztyp weiter erschwert...

Ich konnte es jetzt am Abend nicht lassen,

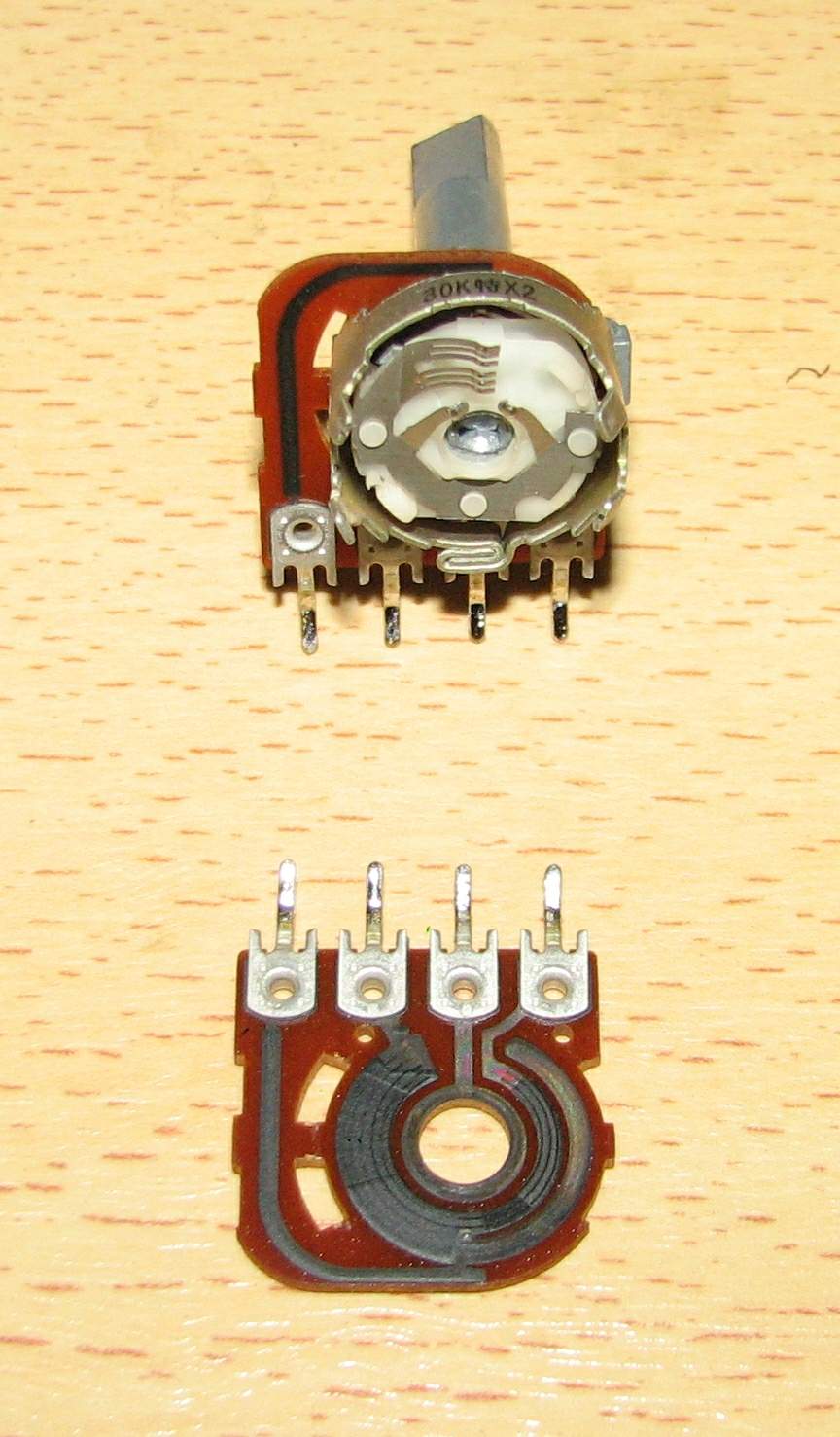

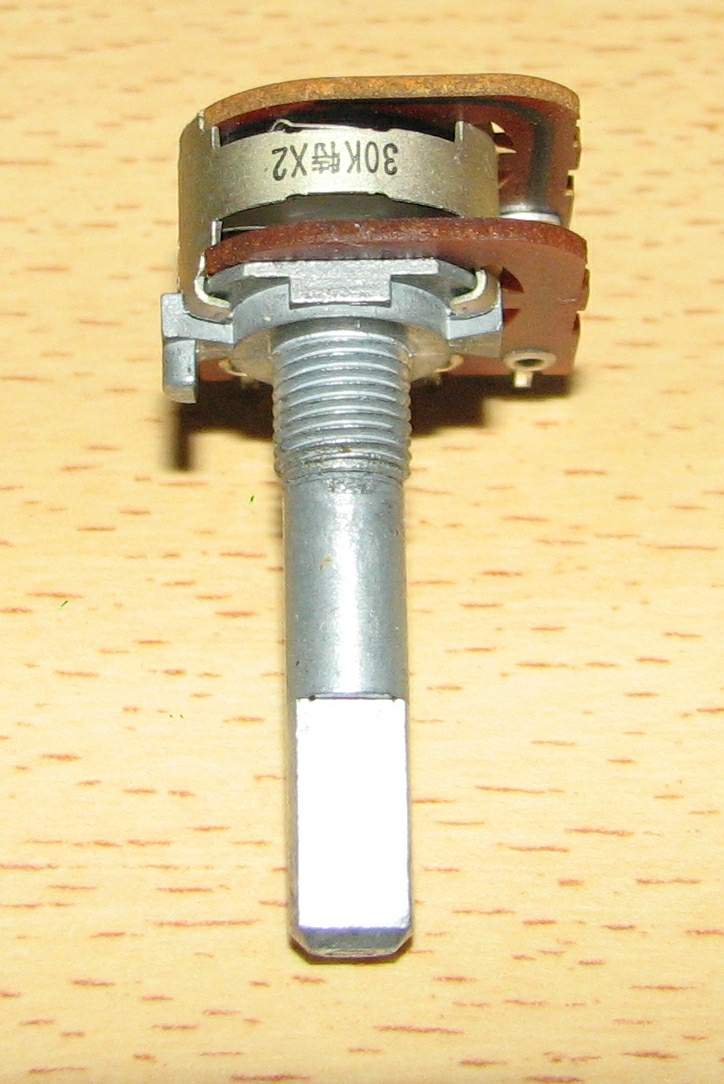

und habe die Rückwand des Potis einmal vorsichtig aufgehebelt.

Nach dem Abheben der kleinen Rückplatte ist mir ein kleiner
länglicher Span aufgefallen, allerdings war ich etwas
unvorsichtig, und habe einfach drauf gepustet,
damit er weggeht.

Vielleicht war aber genau dies der Fehler ?
Das hätte ich wohl nicht machen sollen, das war Reflex, verzeihung :-(

Es geht also erstmal nichts drum herum, das Poti nach meiner
Mundblas-Aktion nochmals einzubauen um zu sehen, ob das
Poti jetzt immer noch kratzt.

Denn wenn nicht, dann war dort tatsächlich ein Span
zwischen den Schleifern und den Kohleschicht-Bahnen des Potis,
was das Kratzen bzw. teilweise auch Unterbrechungen
im Audio-Signal verursacht haben könnte.

Aber erstmal das Poti und seinen Aufbau studieren :



Das Studieren dieser Art von Potentiometer hebe ich mir lieber
für den Ernstfall auf.

Ich habe jetzt einfach mal entschlossen,
das Poti in das Gerät ohne Veränderungen nochmals
einzubauen um zu sehen, ob es tatsächlich dieser weggeblasene
'Span' war, und ob die Loudness-Regelung jetzt immer noch
derart grausam kratzt ...

Und ja, es kratzt immer noch.
Vielleicht nicht so extrem wie anfangs,
aber es ist störend.

Ich entschliesse mich also,
das Loudness- und Bass Poti erstmal vorsichtig zu reinigen,
vielleicht bringt das ja bereits einen grossen Erfolg ...

Das Bass-Poti liegt unter der Grundplatte des Transformators,
also musste diese auch noch leicht weg montiert werden.

Nun also die Reinigung der beiden :-)

Nach der Reinigung scheint das Bass Poti wieder perfekt zu funktionieren.



Das Loudness Poti ist sehr viel besser geworden,
allerdings ist noch ein Kratzen zu hören.

Also nochmals ausbauen und nochmals reinigen.

Dabei auch gleich das Balance-Poti reinigen,
denn das kratzt auch ein wenig.

Aber bevor ich nun das Loudness-Poti nochmals öffne,
und damit die vier metallenen kleinen Laschen,
die das Poti ansich zusammenhalten,
nochmals aufbiegen muss,
entschliesse ich mich erstmal für eine Messung mit dem Oszi,
um zu sehen, wo es denn genau kratzt.

Denn irgendwann brechen diese kleinen Metall-Laschen,
wenn man sie zu oft auf- und zubiegt,
und das ist, bei mir zumindest, nicht wirklich zielführend.

Also, Messung des Loudness-Potis mit Oszilloskop....

Ja, es kratzt auf der Rückseite.
Also nochmal reinigen, mit dem Balance-Poti.


Ergebnis ist jetzt wie erwünscht,
kein Poti kratzt mehr.

Das werde ich aber die nächsten Tage erneut anhören,
wenn das Gerät etwas gestanden ist.

Denn das soll ja auf Dauer nicht mehr kratzen,
und nicht nur für diesen einen Moment :-)

Ich werde den schönen Vorverstärker also erstmal wieder
zusammen montieren.

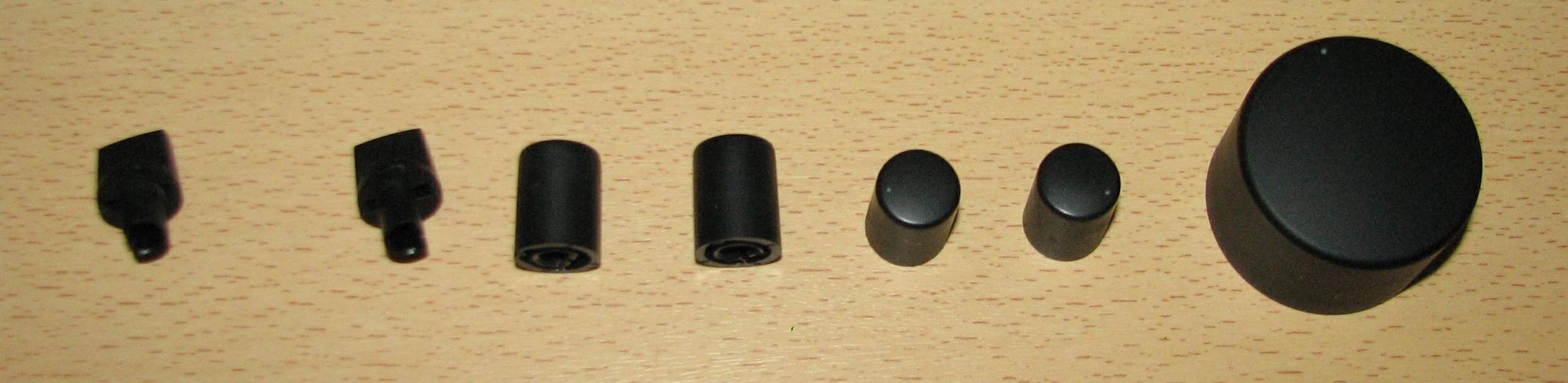

Vor dem Draufstecken der zahlreichen Dreh-Knöpfe
werden diese aber erstmal auch noch gereinigt,
wenn man sie schon mal herunten hat ...

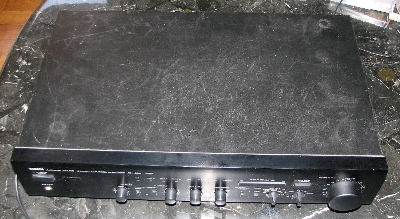

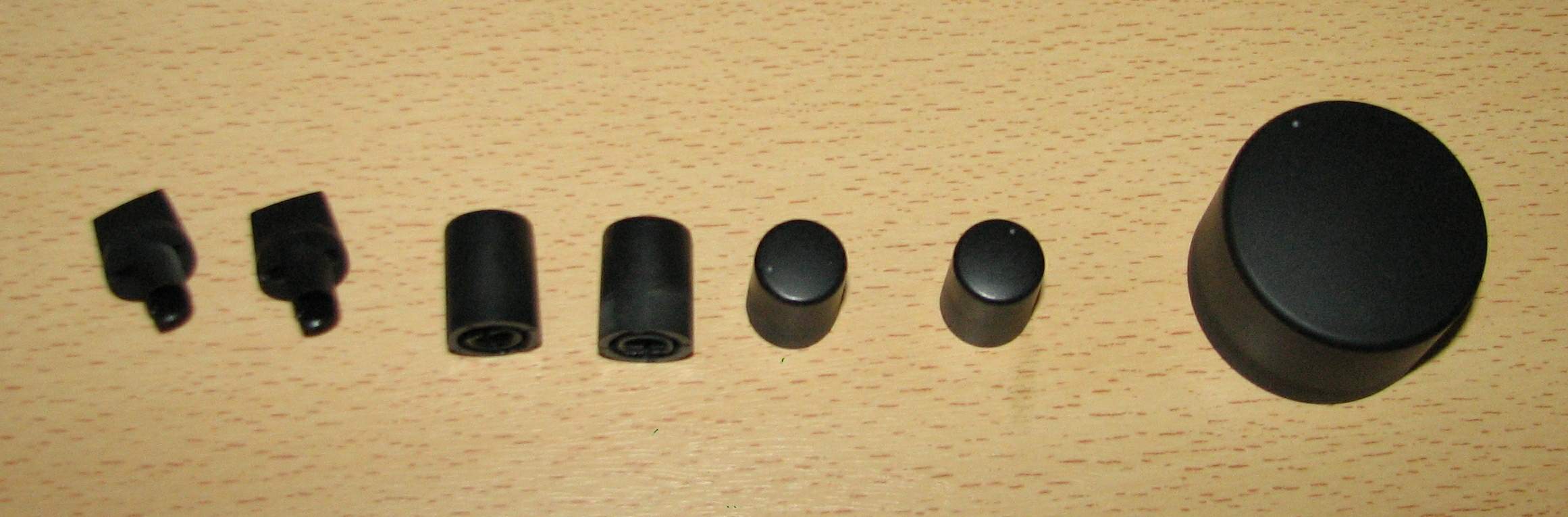

Vorher:



Nachher:



(okay ich gebs zu, viel Unterschied ist auf den Bildern nicht zu erkennen *g*)

Eine ausgiebiege Hörprobe ergab keinen Fehler der Dreh-Knöpfe.
Alles scheint in Ordnung zu sein.

Das werde ich aber morgen und in den nächsten Tagen nochmal prüfen,
damit es auch sicher ist.

Dann ist der schöne Vorverstärker erstmal soweit wieder einsatzbereit.



Jetzt noch die Sache mit dem Wackelkontakt des Pre-Out Ausgangs in Richtung Hauptverstärker.

Das muss ich mir dann auch erstmal anhören,
aber auf der grossen Anlage.


Auf der kleinen Anlage hatte ich hier erstmal keinen
Fehler feststellen können, aber gut,
muss ich mal weiter untersuchen.

oh ... die Befestigungsmutter des Haupt-Lautstärke-Knopfes
war etwas locker, geschwind mal festgezogen.
(kein Bild)

So, der schöne Vorverstärker ist mal einen Tag gestanden,
und es war auch nicht wirklich warm in der Wohnung.

Nach dem kurzen Test an der grossen Anlage konnte ich keinen Fehler
am Pre-Out Anschluss (Cinch) feststellen.

An meinen höherwertigeren Cinch-Kabeln am Pre-Out Anschluss
hatte ich zwar etwas hin- und hergewackelt,
aber ich konnte keinen Wackelkontakt ausmachen.



Alle Regel-Knöpfe funktionieren jetzt ohne Kratzen.
Die Reinigung hat also durchaus geholfen.

Ich mach mal Rückfrage, bevor ich das Gerät komplett wieder
zusammen montiere, und für den Rückversand verpacke.

Auch am zweiten Tag keine Anzeichen mehr eines Kratzens der Potis.

Nochmals an den etwas höherwertigen Cinch-Kabeln am Pre-Out Ausgang
gewackelt, kein Wackelkontakt feststellbar.

Warten wir mal Tag 2 und Tag 3 ab :-)

Am zweiten Tag ist ebenfalls kein Kratzen an den Potis zu hören.

Ich betreibe das Gerät zwar nur immer ca. zwei Minuten,
allerdings wenn ein Poti (Regelknopf) kratzt,
dann kratzt es sofort und immer, und nicht erst nach einer Stunde Spielzeit.

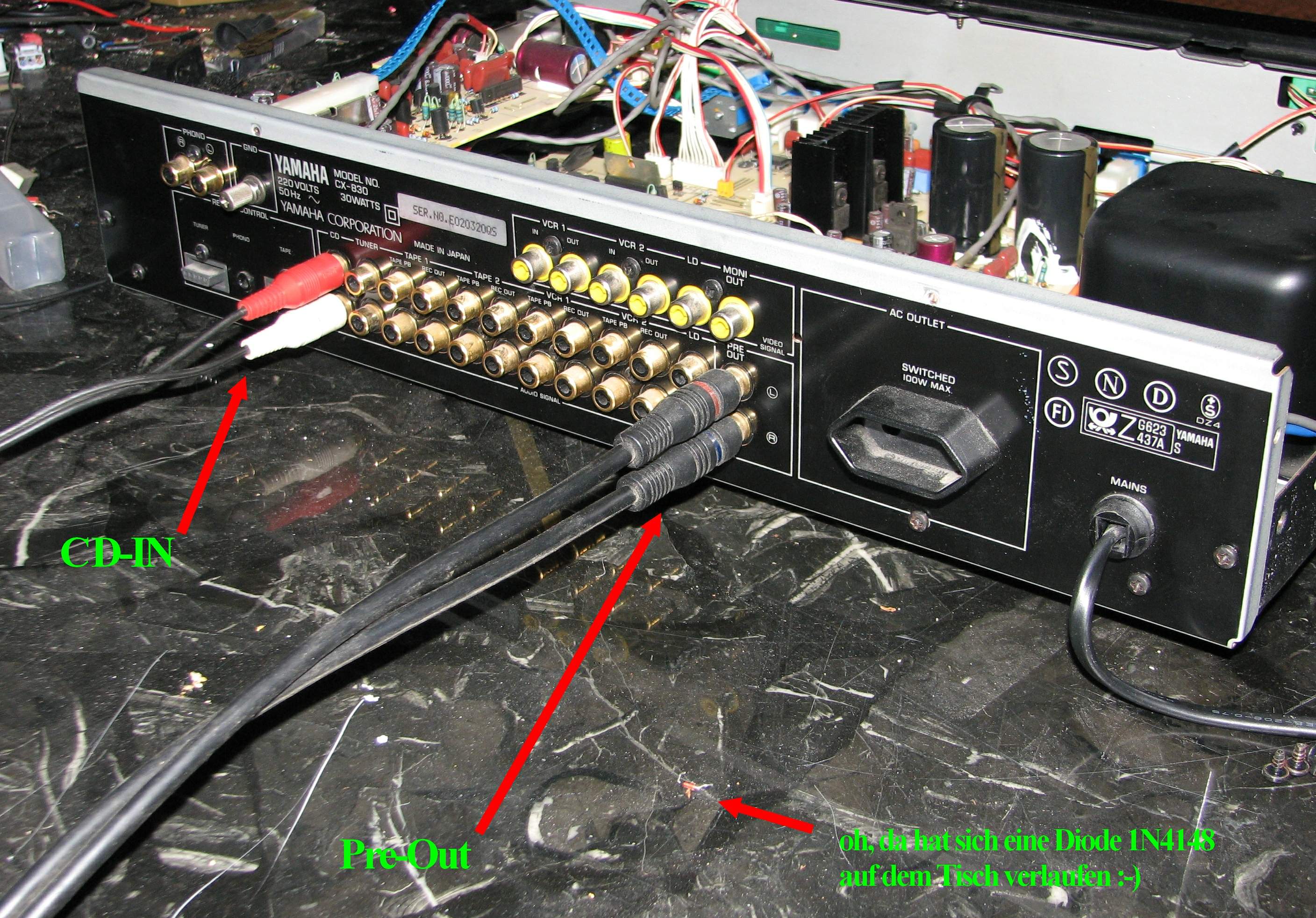

Auch habe ich nochmals am Pre-Out Ausgang vorsichtig gewackelt,
hier stelle ich aber keinen Wackelkontakt fest.

Zur Sicherheit nochmal alle Eingänge getestet (Tuner, CD, Tape etc.),
aber auch hier ist kein Wackelkontakt feststellbar.

Den Tag Drei können wir jetzt auch noch abwarten,

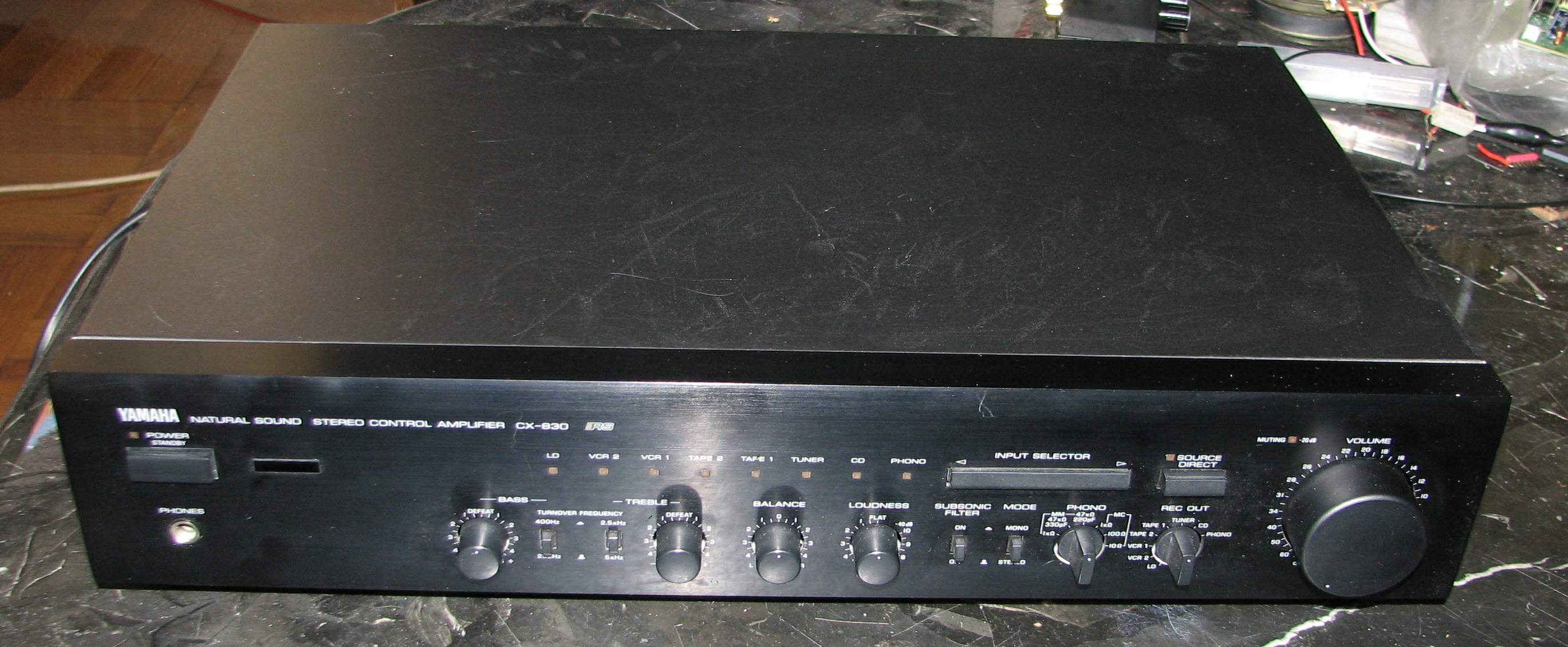

aber ich denke, der wirklich schöne Yamaha Vorverstärker CX-830
ist wieder für den Einsatz bereit.

Sylvester 2016/2017 rückt ja immer näher :-)

... Tag Drei ...

Wieder keinerlei Kratzen oder Wackelkontakte auszumachen.

Ich denke, man kann die Aktion als gelungen betrachten,
alles scheint wieder zu funktionieren,
ohne nur ein einziges Neuteil bestellt zu haben.

Diese vier-poligen Potis waren sowieso nicht mehr lieferbar,
laut Yamaha, und laut Yamaha in Japan, leider :-(

Nach Rücksprache,
zuletzt nochmals der Test mit dem Wackelkontakt am Pre-Out Anschluss.

Anfangs hatte ich ja hier tatsächlich etwas bemerkt,
allerdings war es jetzt nicht so dragisch,
und ging auch schnell wieder weg, trotz Hin- und Herbewegen
an den Cinch Steckern.

Danach allerdings habe ich weitergemacht mit anderen Kabeln,
diese etwas höherwertigen Cinch Kabeln.

Hier war dann überhaupt kein Wackelkontakt mehr festzustellen.

Jetzt nochmals zurück auf meine etwas minderwertigeren Cinch Kabeln,
aber es ist kein wackelkontakt mehr feststellbar.

Eventuell wurden, nach dem mehrmaligen Ein- und Ausstecken
der Cinch-Stecker in die Pre-Out Buchse,
irgendwelche Oxidschichten wieder frei gemacht.

Daher wurde ich persönlich jetzt diese Cinch Buchse nicht vorsorglich wechseln.

Der Verdacht geht eher in die Richtung der Cinch Kabeln,
die verwendet wurden.

Ich halte nochmals Rücksprache ...

Die Cinch-Buchse bleibt also erstmal so, wie sie ist,
ich konnte nach dem Zusammenbau immer noch keinen Wckelkontakt
an Pre-Out feststellen hmmm .

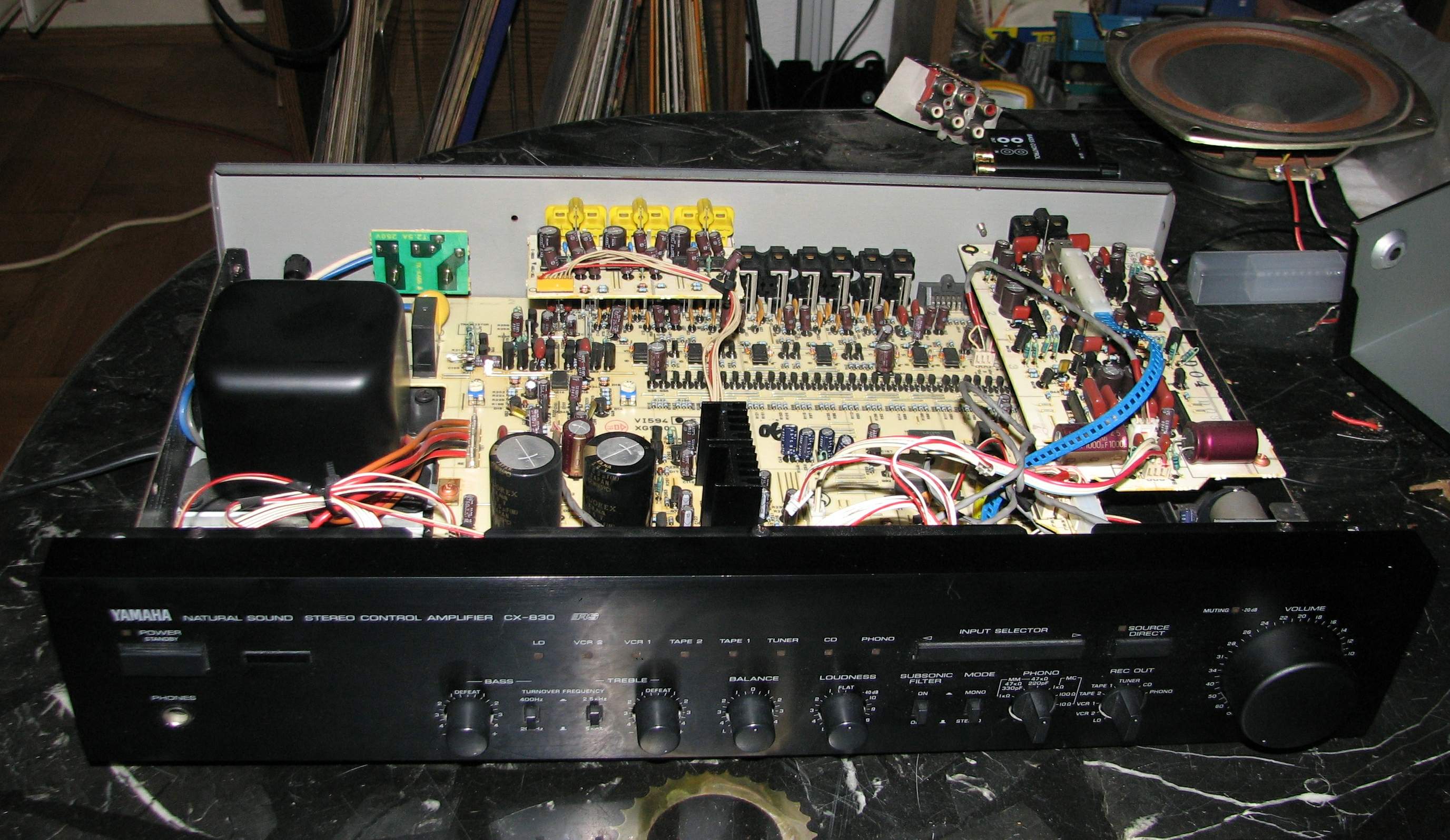

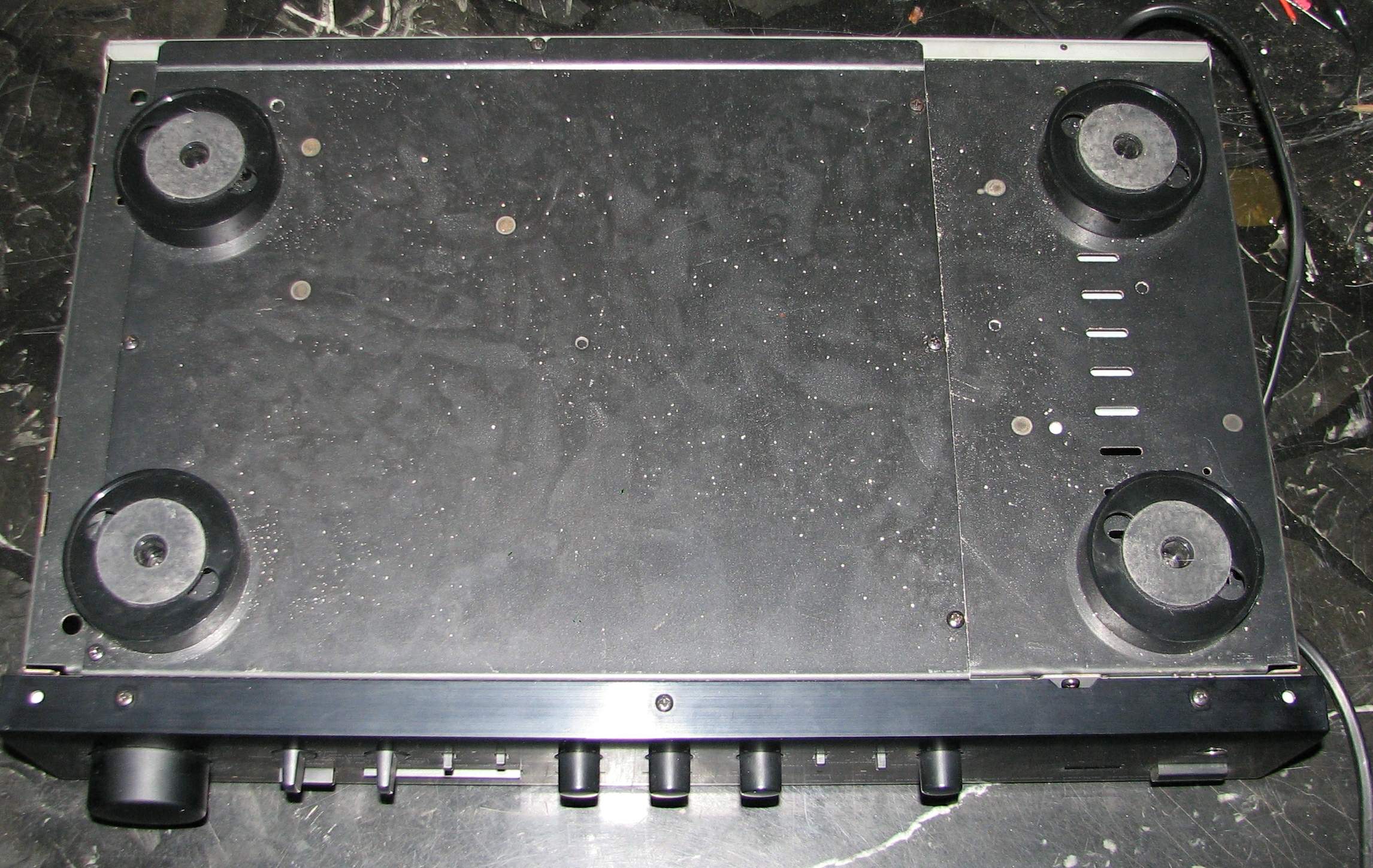

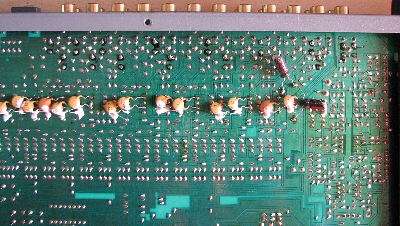

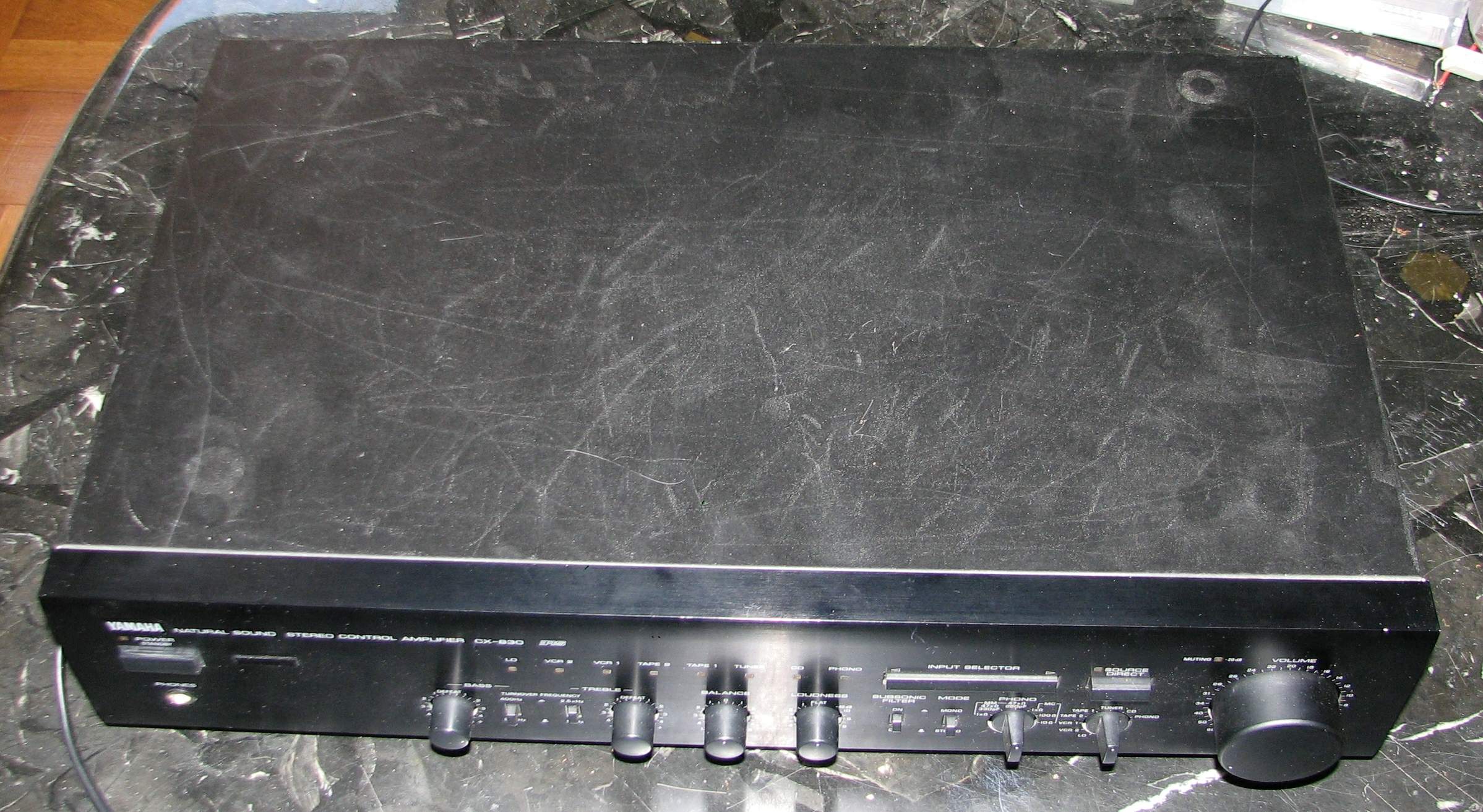

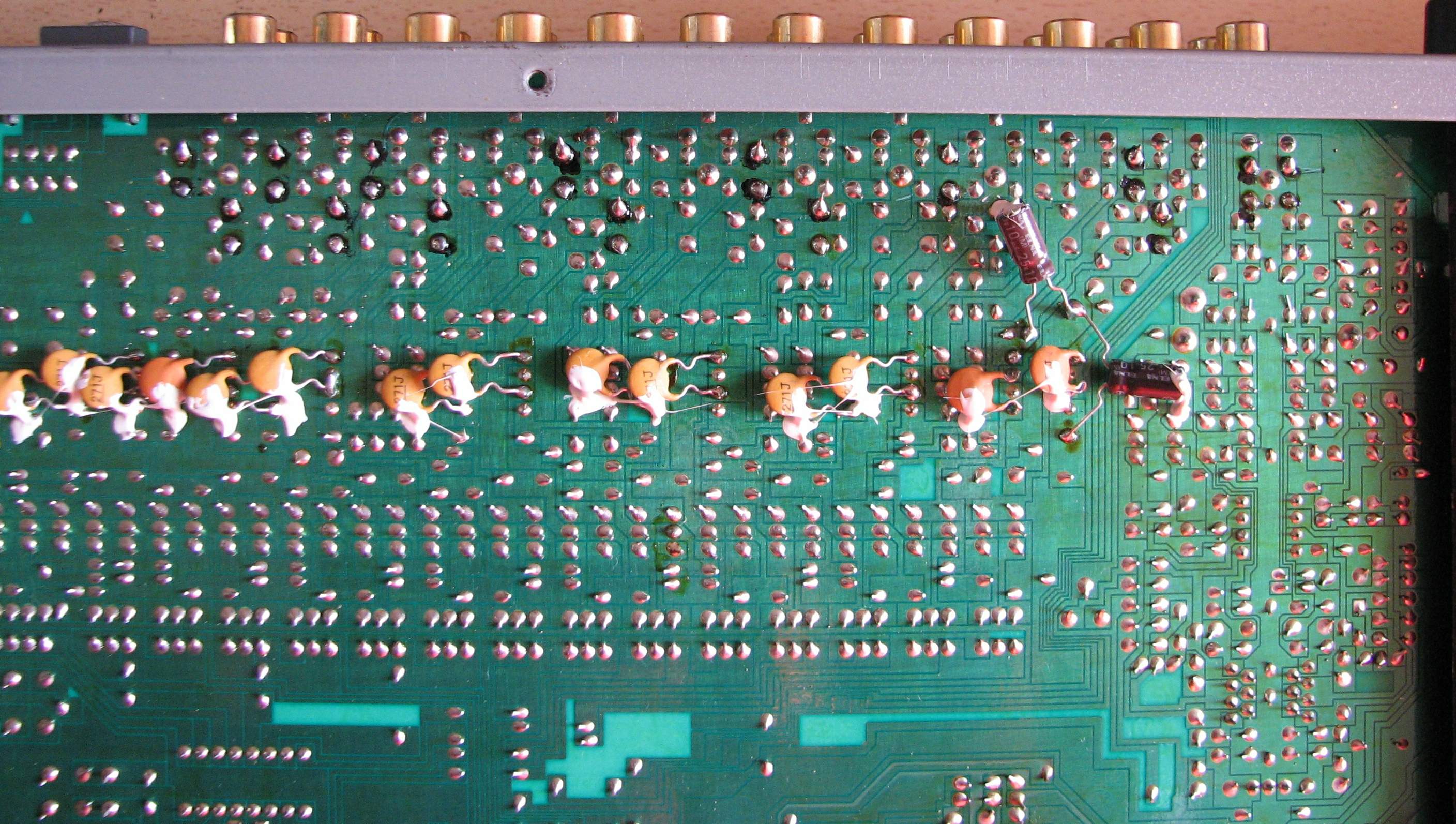

Hier noch kurz die Bilder während und nach dem Zusammenbau,





nochmals getestet, und dann noch ein wenig gereinigt,
so sollte das jetzt eigentlich passen.



Materialkosten : 0,00.--
