start : 07.10.2016 / 18:00 h

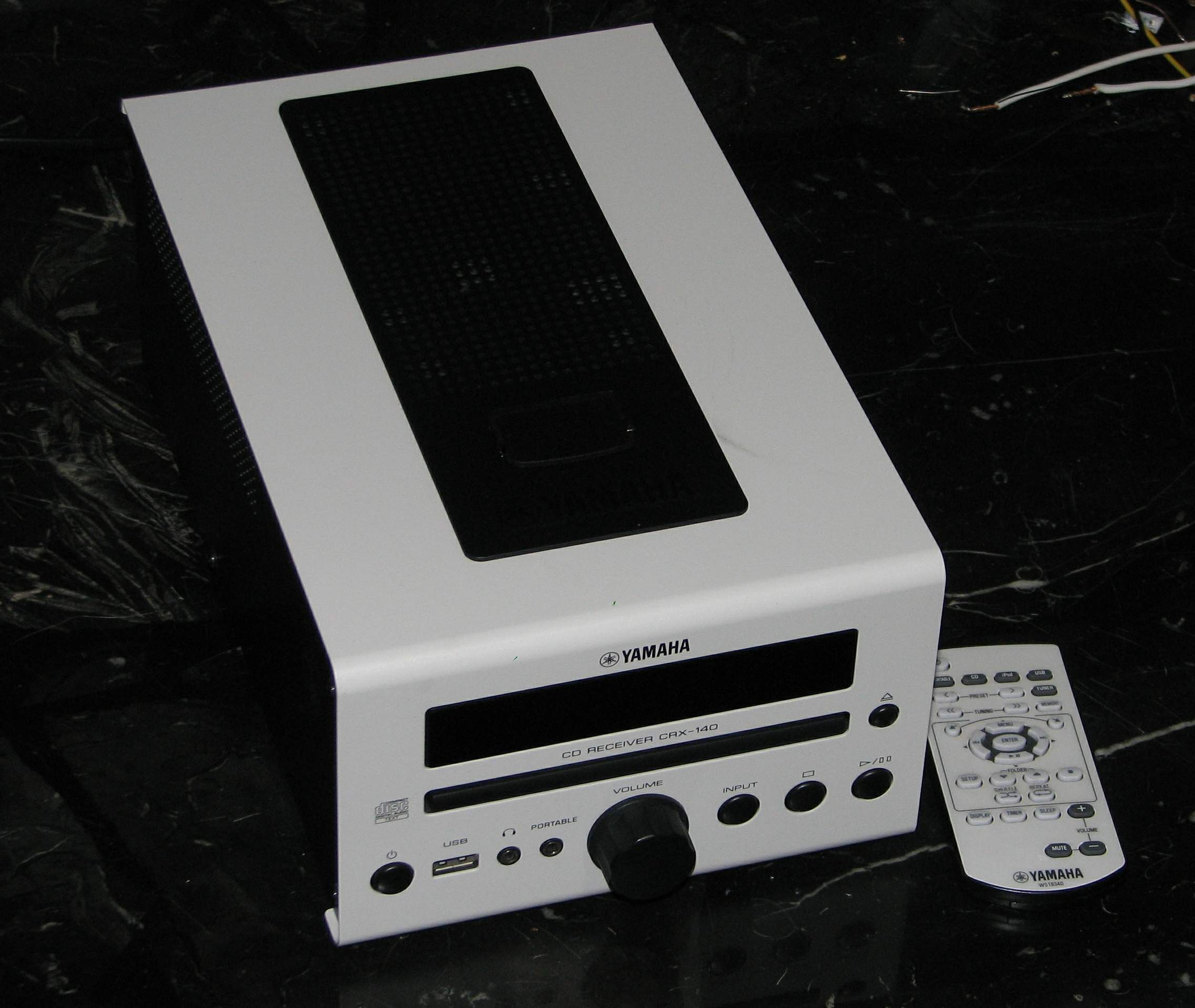

Yamaha Stereo CRX-140



Fehlerbeschreibung,

Fernbedienung keine Funktion.

Dem ersten Anschein nach hilft es leider nichts,
das schöne Gerät zu öffnen, um dem Fehler auf die Schliche zu kommen.

Die Suche geht zuerst in Richtung des Infrarotsensors,
der logischerweise irgendwo vorne sitzen muss,

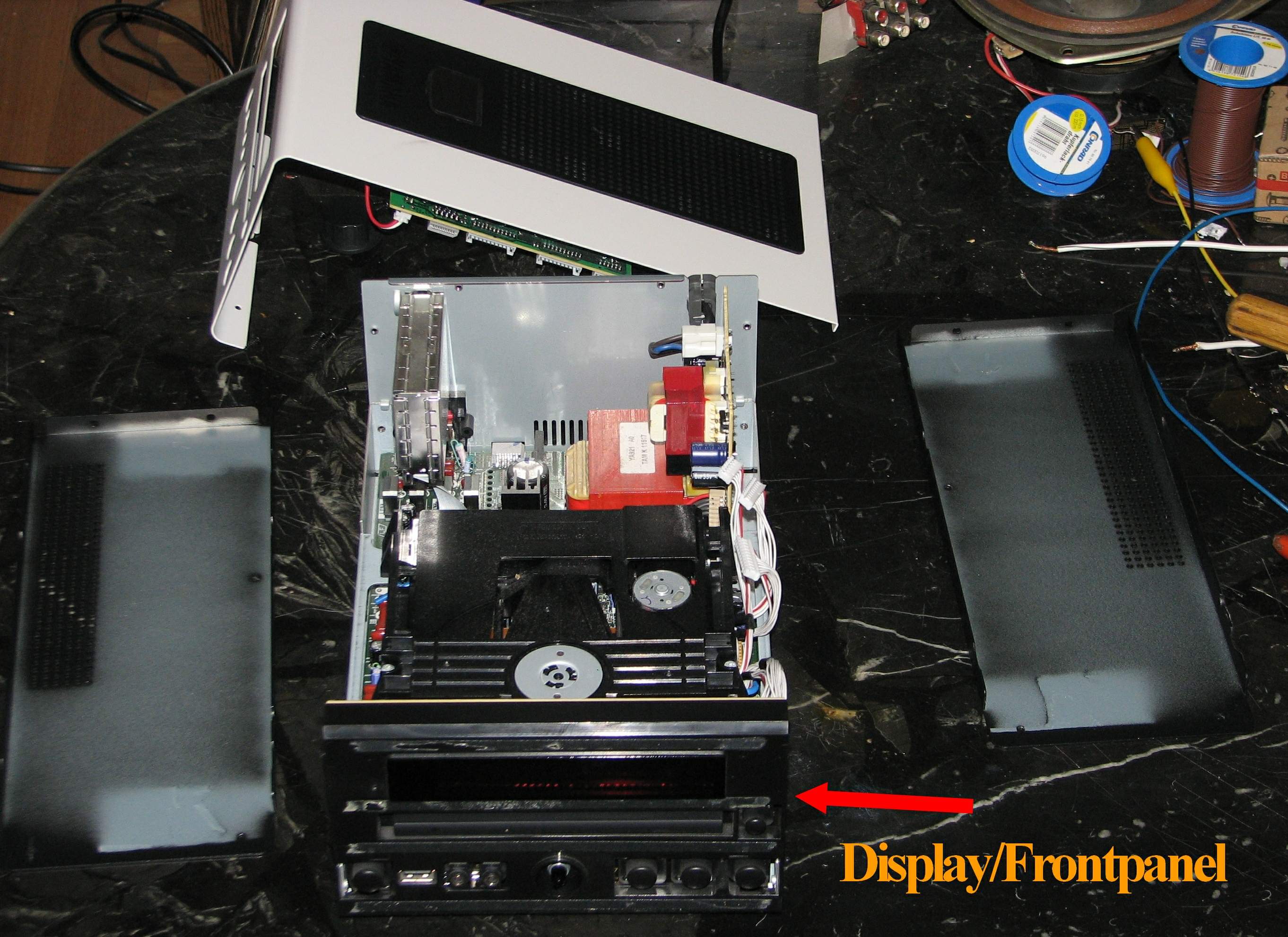

wahrscheinlich in der Displayeinheit/Frontpanel.

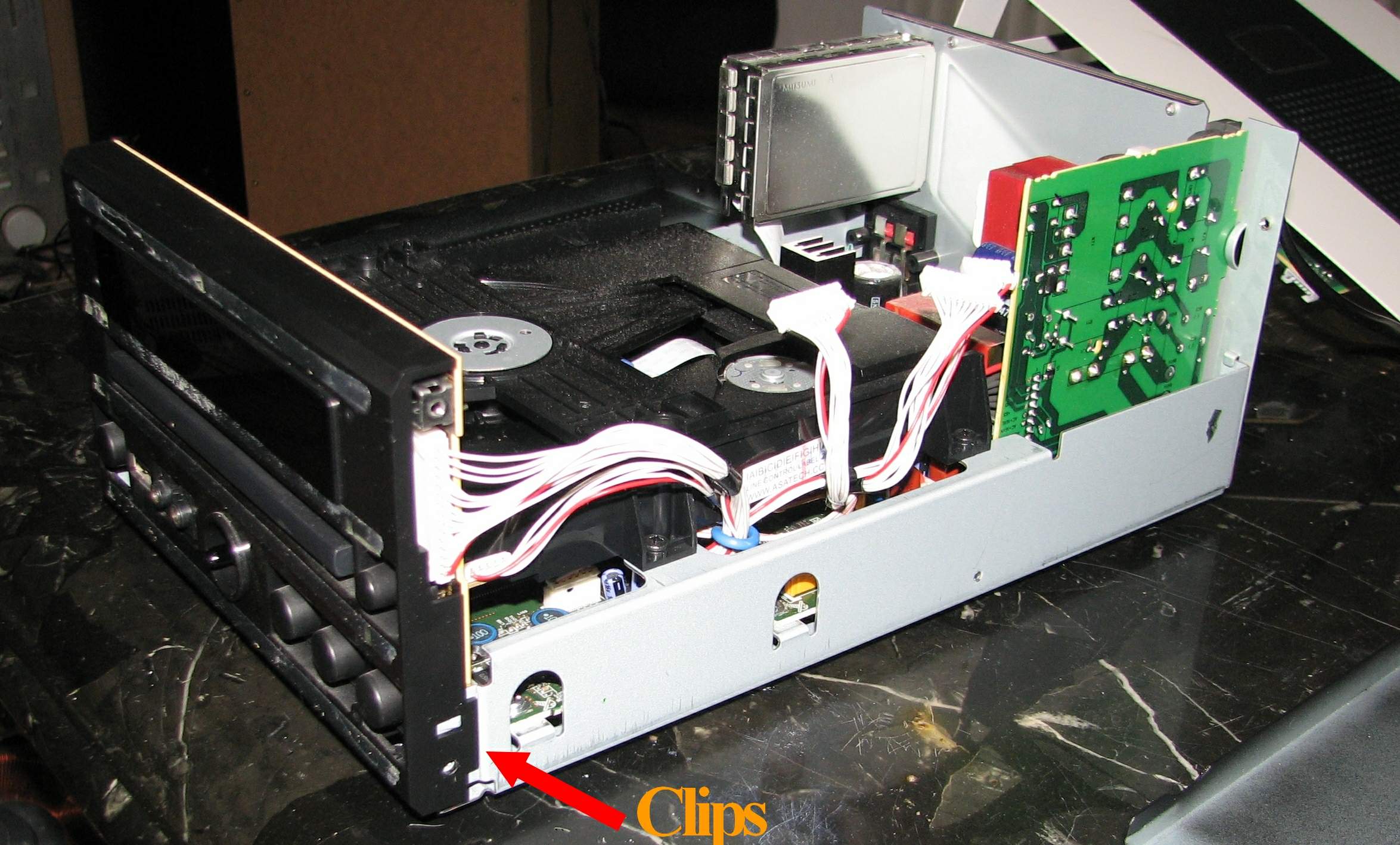

Auch die Seitenplatten musste man entfernen, um die Clips anheben zu können,
mit denen das Display zusätzlich festgemacht ist.

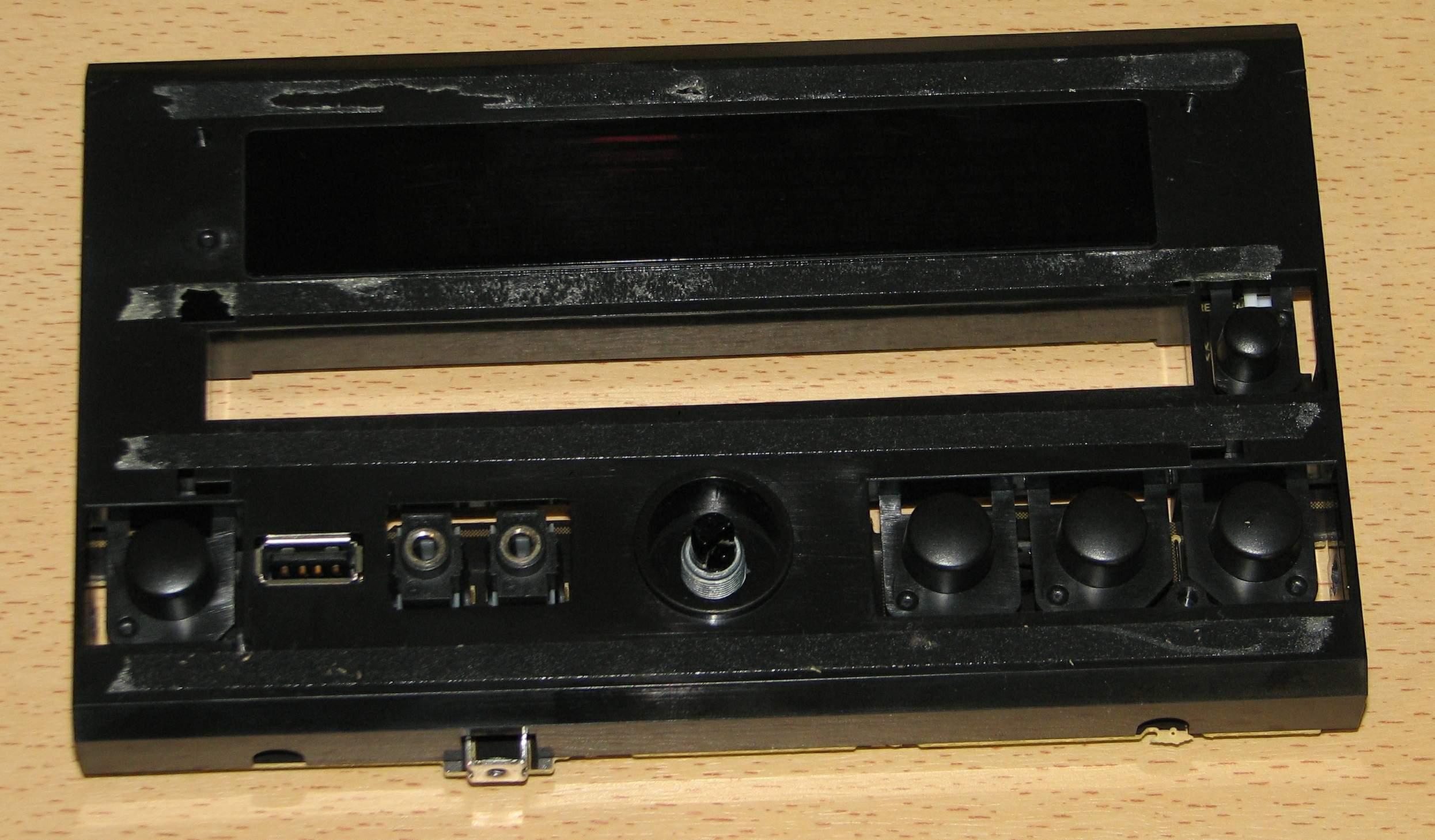

Hier das vorsichtig freigelegte Display, die Suche nach dem IR-Sensor geht weiter ...

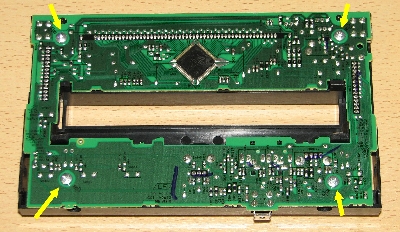

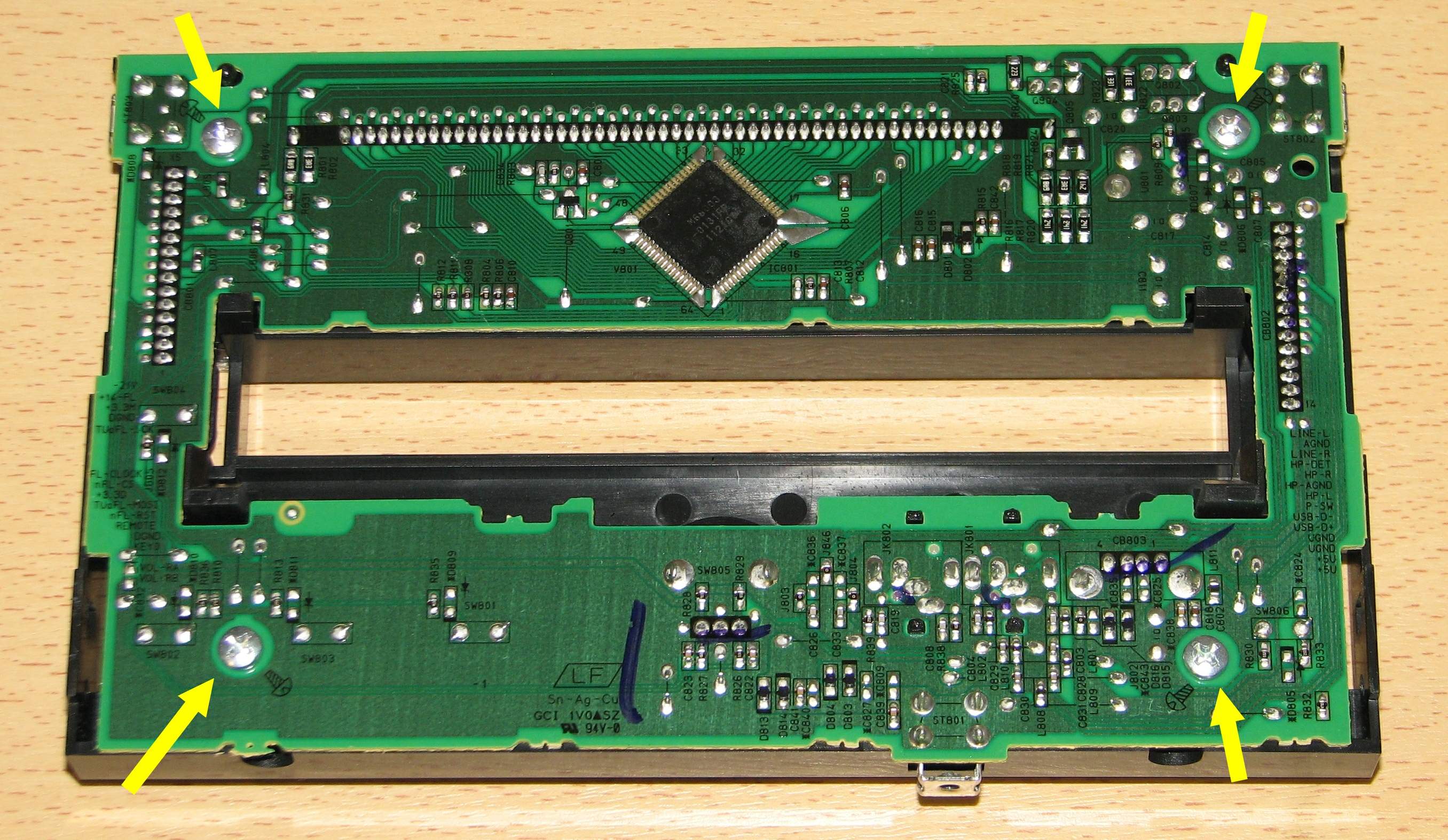

Auf der Unterseite sind noch vier Schrauben zu entfernen, ...

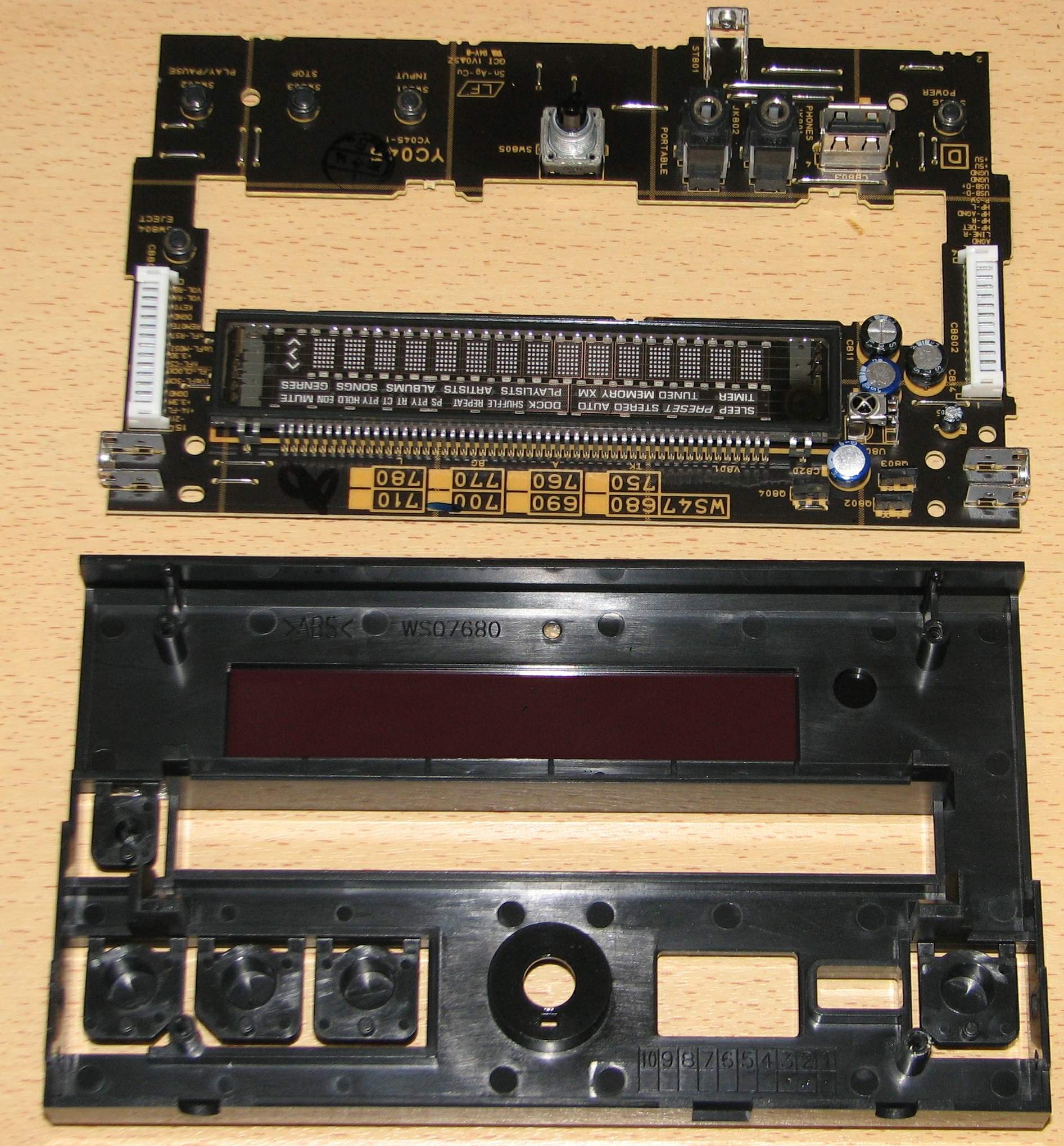

... dann lässt sich das Innere des Frontpanels untersuchen :

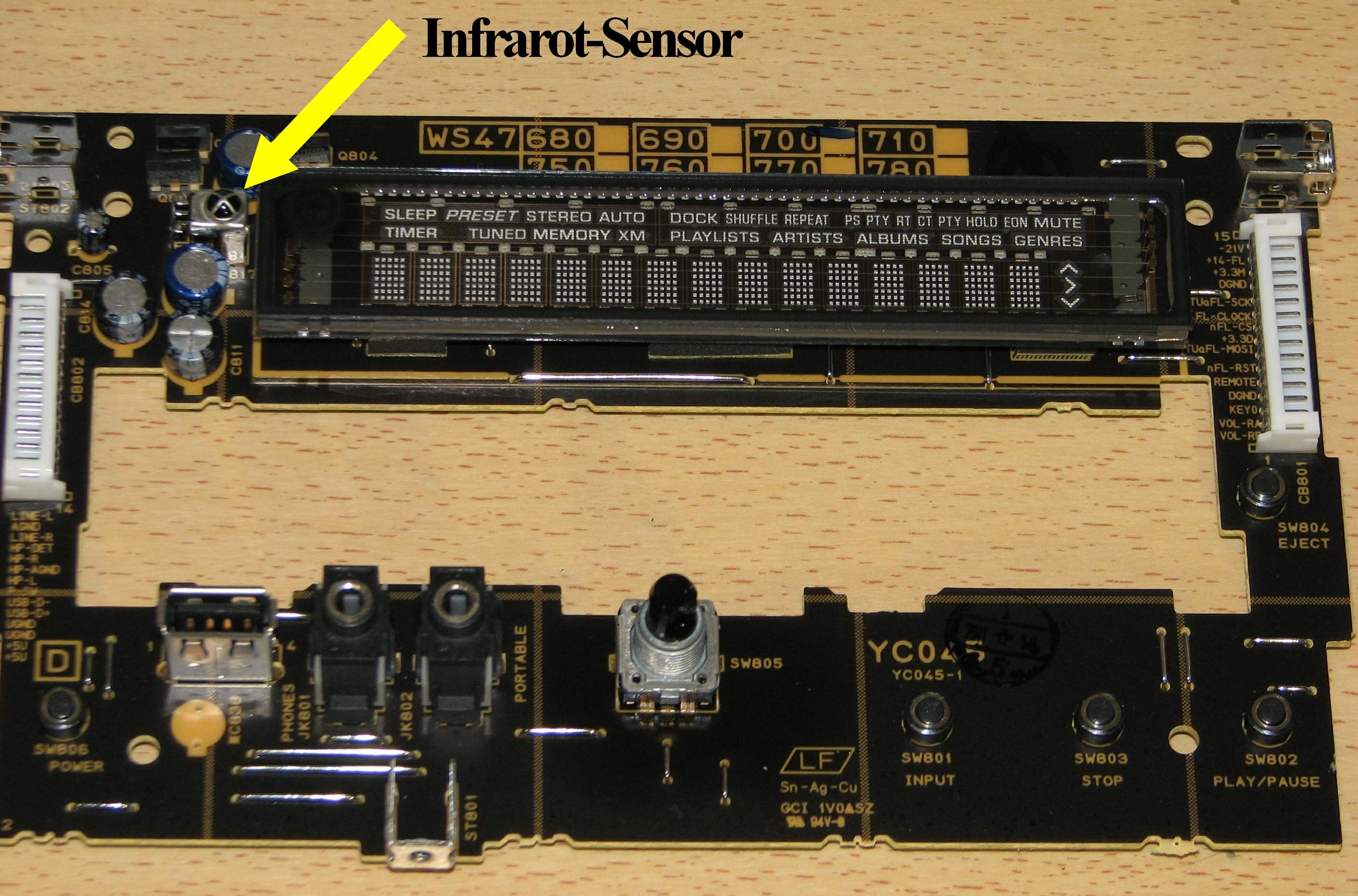

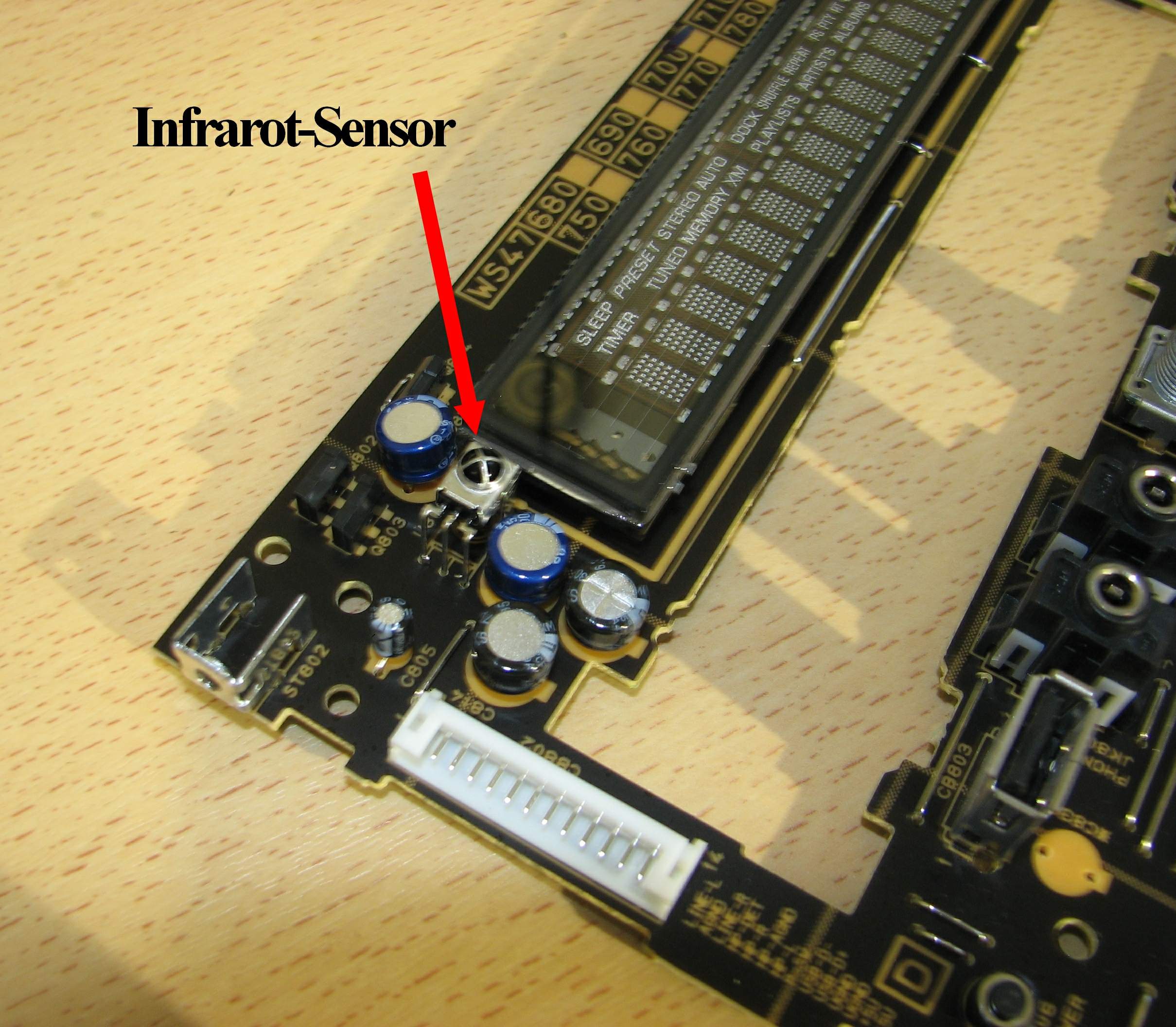

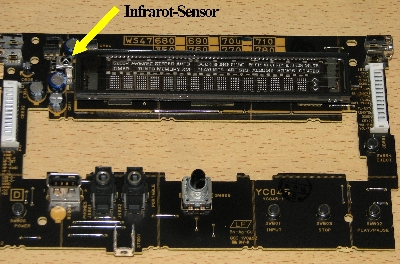

Der Infrarotsensor ist dann rasch gefunden, und zwar sitzt er genau hier :


Optisch lässt sich auf den ersten Blick noch kein Fehler erkennen,
daher muss jetzt ein geeignetes Messgerät
und eine geeignete Fehleranalyse-Methode her.

Ja da schau her, sogar an Schaltplan hob i gfundn.
Etz konn eigentlich nix mehr schief gehn :-)

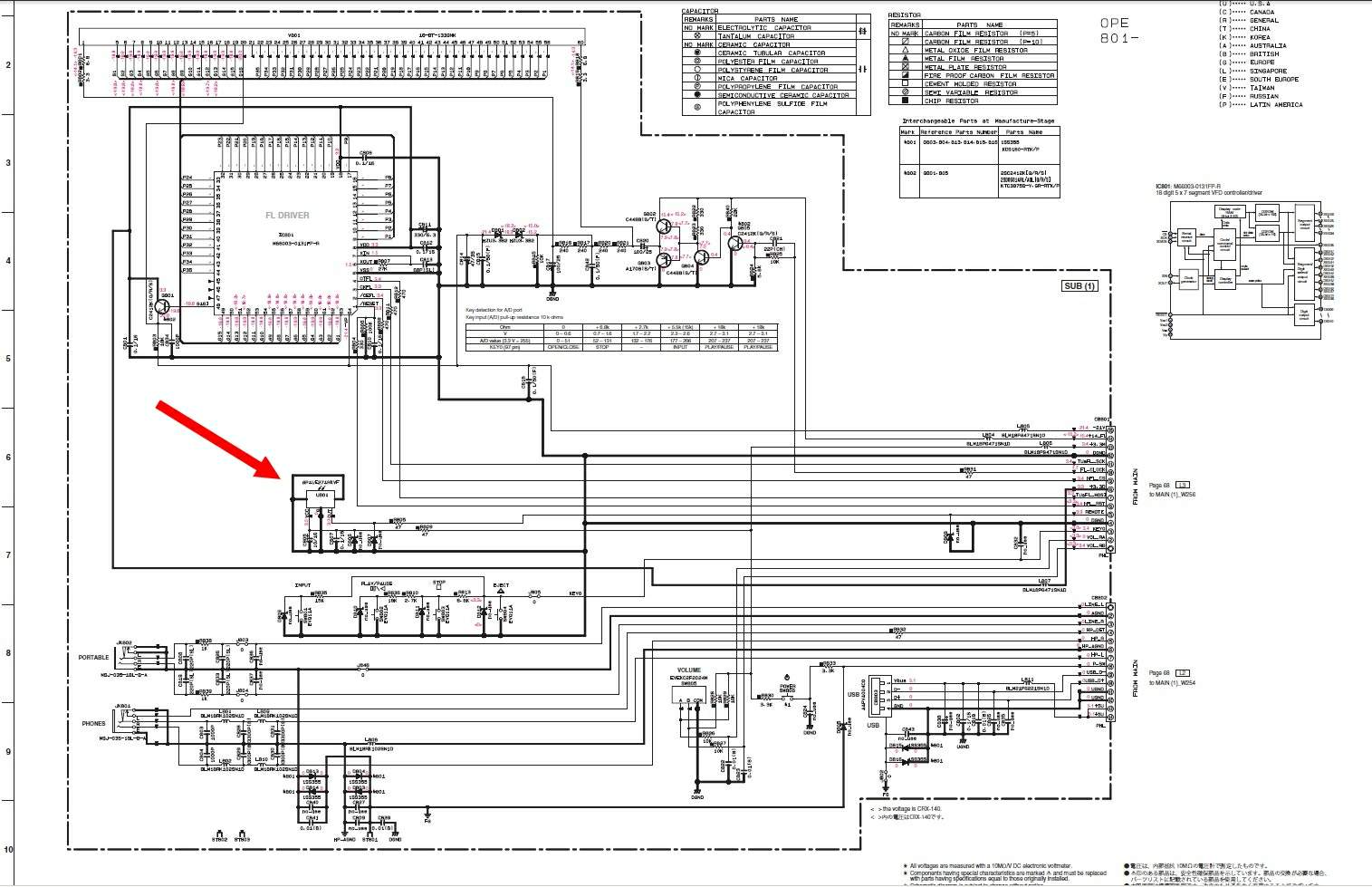

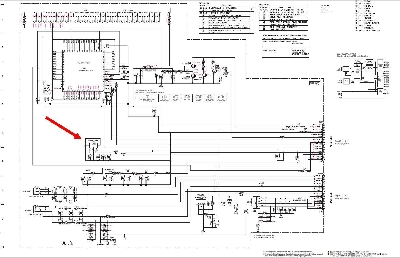

Auf Seite 73 des Schaltplans/Datenblattes ist unser IR-Sensor zu finden :


Auch das Datenblatt des IR-Sensors war sehr einfach zu finden :


Jetzt mag ich darin mal bisschen lesen und mögliche Fehlerquellen durchdenken,
zum Abend eine schöne Abwechslung zum Alltag :-)

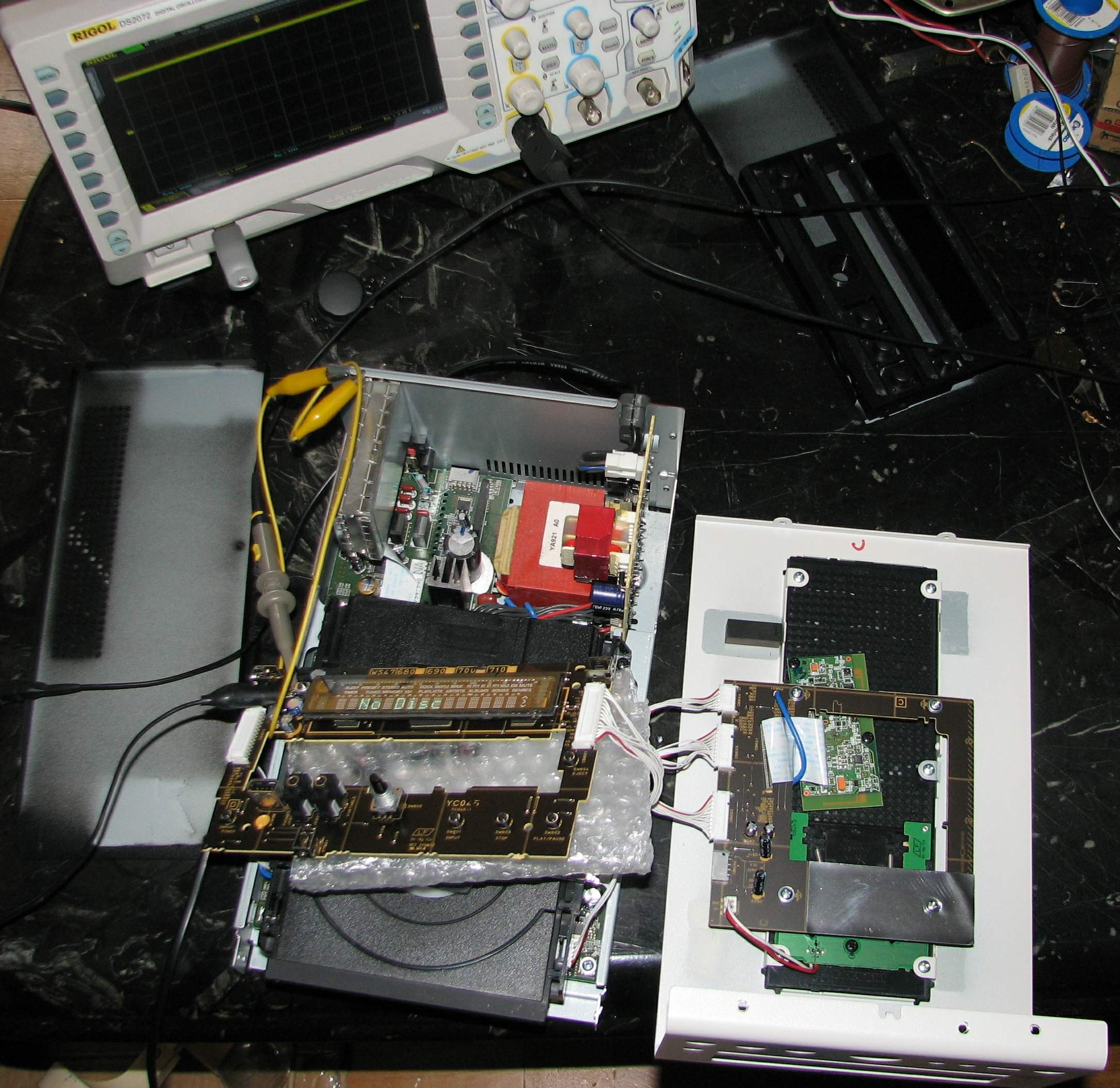

Bevor man viel nachdenkt, sollte man erstmal messen, um zu sehen, was Sache ist.

Und zwar hier, wie im Bild gezeigt, direkt zwischen Minus und Ausgang
des IR-Empfängers. (schwer zu erkennen, sorry)


Dann der ultimative Test, mit der originalen Yamaha Fernbedienung einfach den Einschalt-Knopf gedrückt,
und währenddessen das Signal des IR-Empfängers aufgezeichnet.

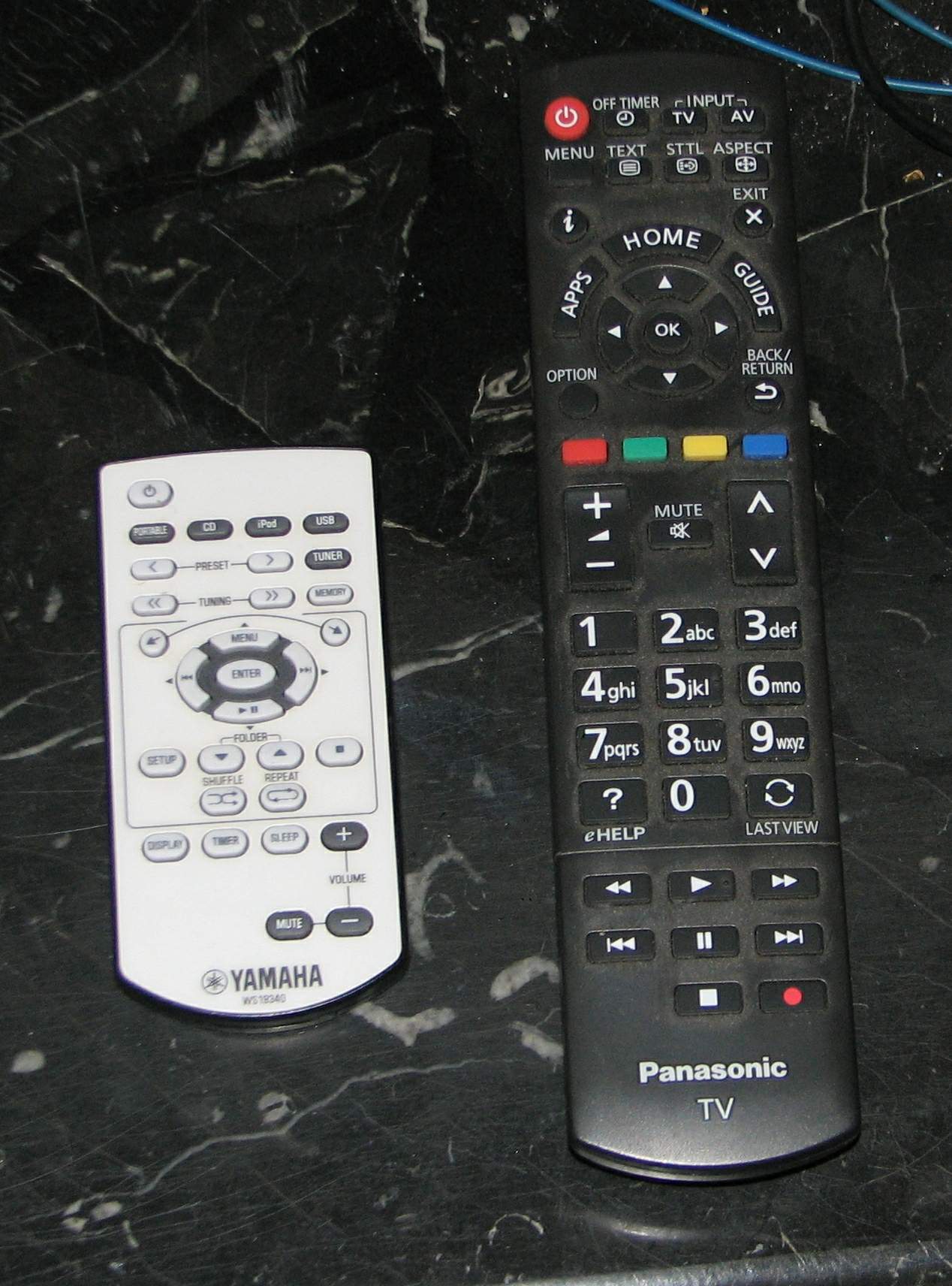

Direkt zum Vergleich dazu meine Panasonic TV-Fernbedienung ebenfalls darauf gerichtet
und auch den Ein-Ausschaltknopf gedrückt, und das Signal am IR-Empfänger aufgezeichnet:


Hier die Messergebnisse :

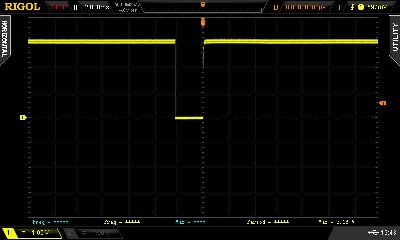

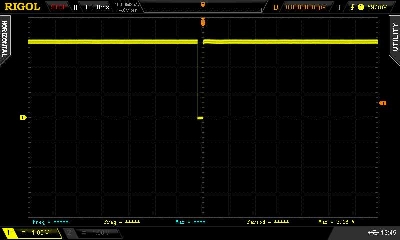

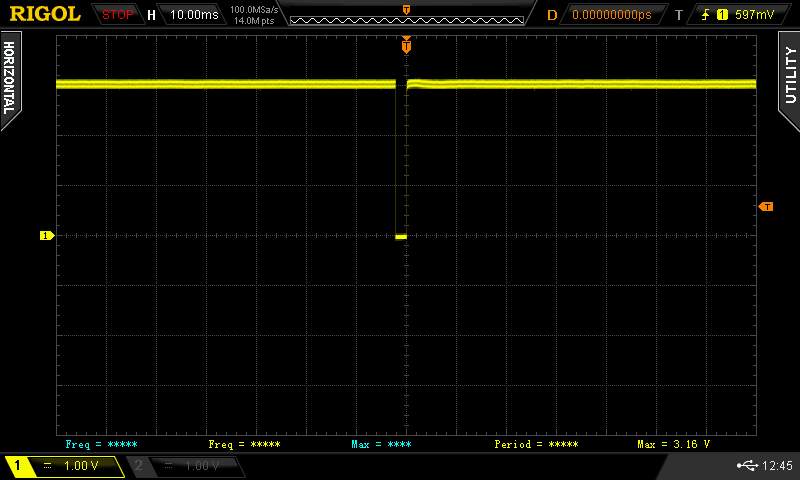

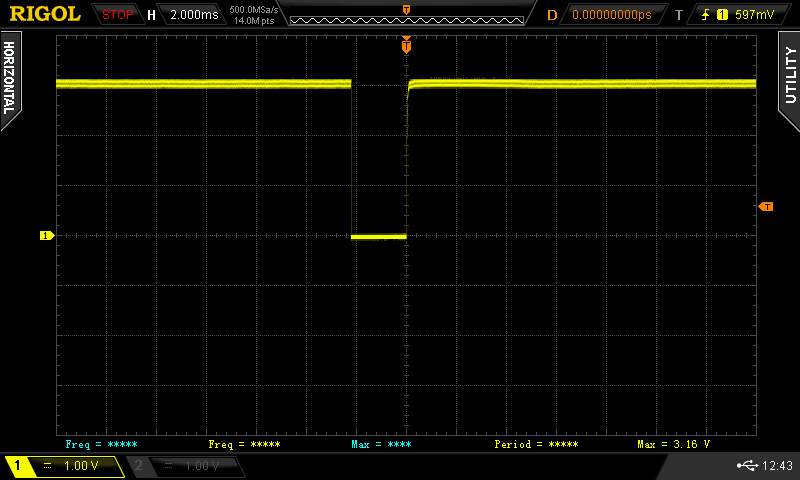

1) originale Yamaha Fernbedienung:

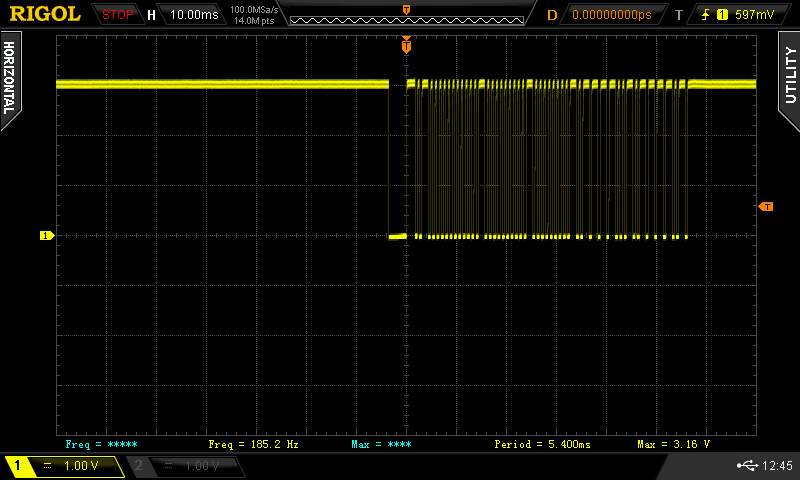

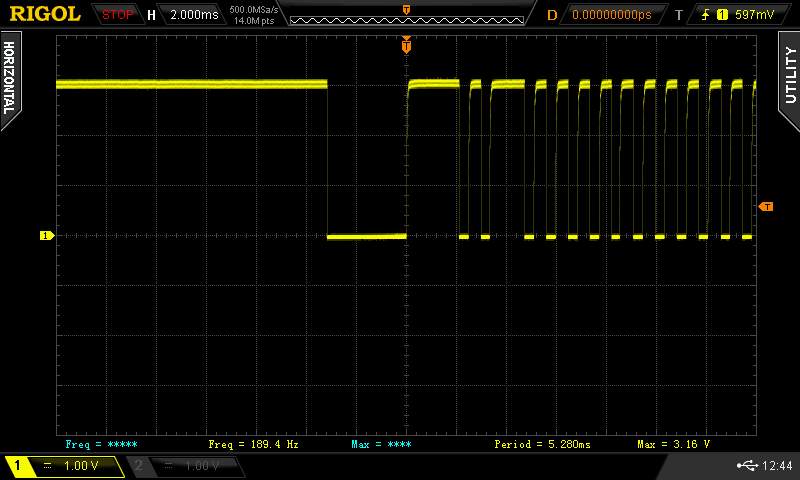

2) originale Panasonic TV-Fernbedienung:


Ja, da passt was nicht :-)

Die originale Fernbedienung überträgt also keine Daten,
egal welche Taste man drückt.

Der Fehler liegt also nicht am Gerät,
sondern in der Fernbedienung.

Diese werde ich mir jetzt mal vornehmen,
und den Fehler dort weiter suchen.

Kurzum kam mir die Idee, einfach mal eine neue Batterie
in die Fernbedienung einzusetzen,
auch wenn mir anfangs gesagt wurde,
das wurde bereits unternommen.

Wie gut, dass ein TAN Generator diesselben Batterien (CR2025) benötigt,
und ich hier einfach mal eine davon in die Fernbedienung eingesetzt habe.

Was kommt nun ?

Das Gerät lässt sich jetzt plötzlich wieder per Fernbedienung kontrollieren :-)

Vielleicht hätte ich zuerst die Batterie tauschen sollen,
aber mei, ansonsten hätte ich ja das Signal nicht
aufzeichnen können.

Gerät wird wieder vorsichtig zusammen montiert und steht zur Abholung bereit :-)

Ein Tip zu Knopfzellen :

Neue Knopfzellen nie mit den blossen Fingern anfassen,
sondern mit einem sauberen Tuch,
das erhöht die Lebensdauer der Knopfzellen,
da die Finger-Fette/Fettsäuren die Batterie
angreifen bzw. schnell entleeren :-)


Weiteres folgt ...
