Marantz Receiver SR7100DC



Fehlerbeschreibung,

Schaltet lange Zeit nicht ein.

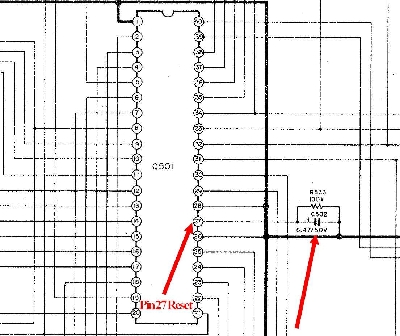

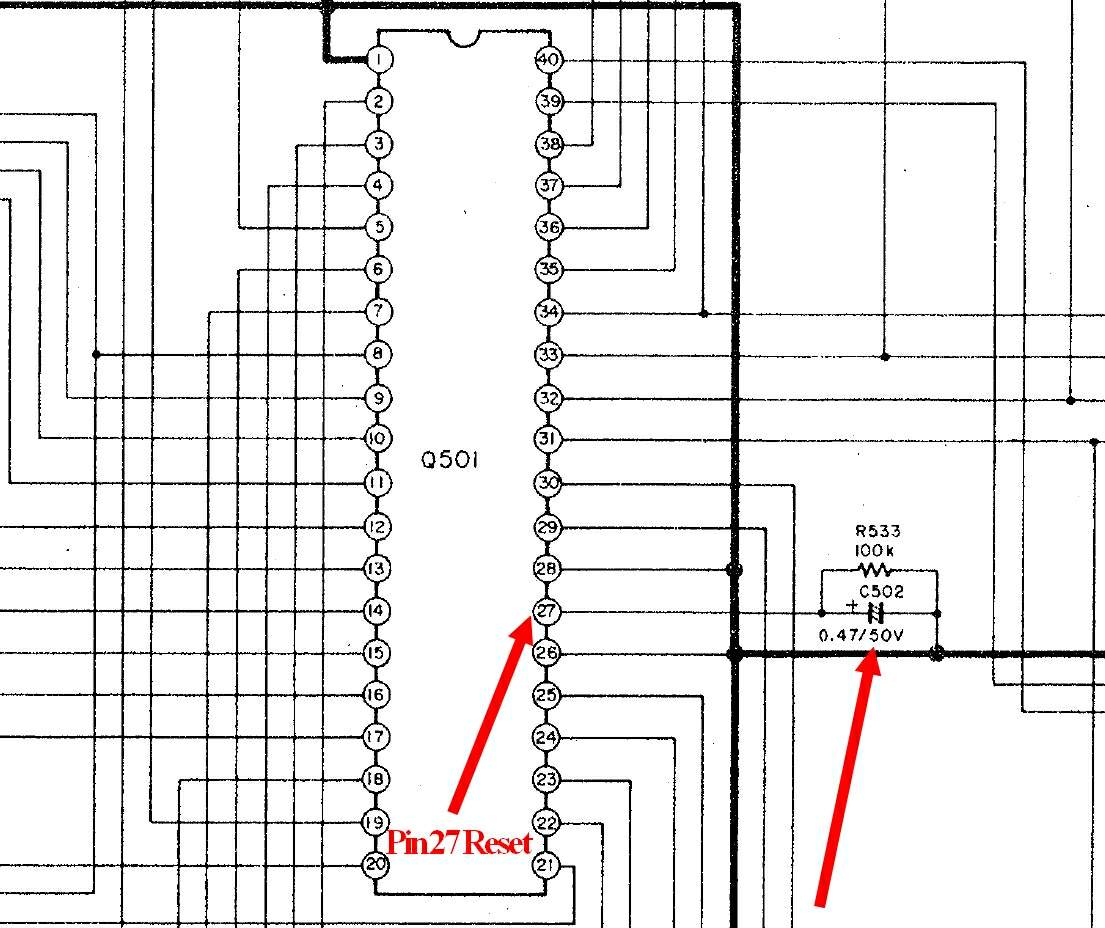

Nach langem Studieren Schaltplans geht mein erster Verdacht
in Richtung dieser 4-bit MCU des Typs MN1455LF,
dessen Reset-Pin mit einem klassischen R-C Glied
nach dem Einschalten kurz auf GND (Minus, Masse) gezogen wird.

Nachdem der ElKo dann geladen ist, das geschieht meisst innerhalb
wenigen 100 Millisekunden, wird das ganze relativ hochmig,
d.h., der Reset-Pin geht dann auf Logic-High,
und der Controller würde dann anlaufen können.

Ist dieser ElKo allerdings defekt, wegen des hohen Alters könnte
dies durchaus möglich sein,
dann bleibt dieser niederohming, und zieht den Reset-Pin dann ständig
gegen GND, was ja für den Controller einen Reset bedeutet,
und entsprechend nicht anlaufen würde.

Klingt alles sehr logisch,
jedoch bringt erst die Praxis einen gültigen Beweis,
ob die Vermutung sich bestätigt etc.

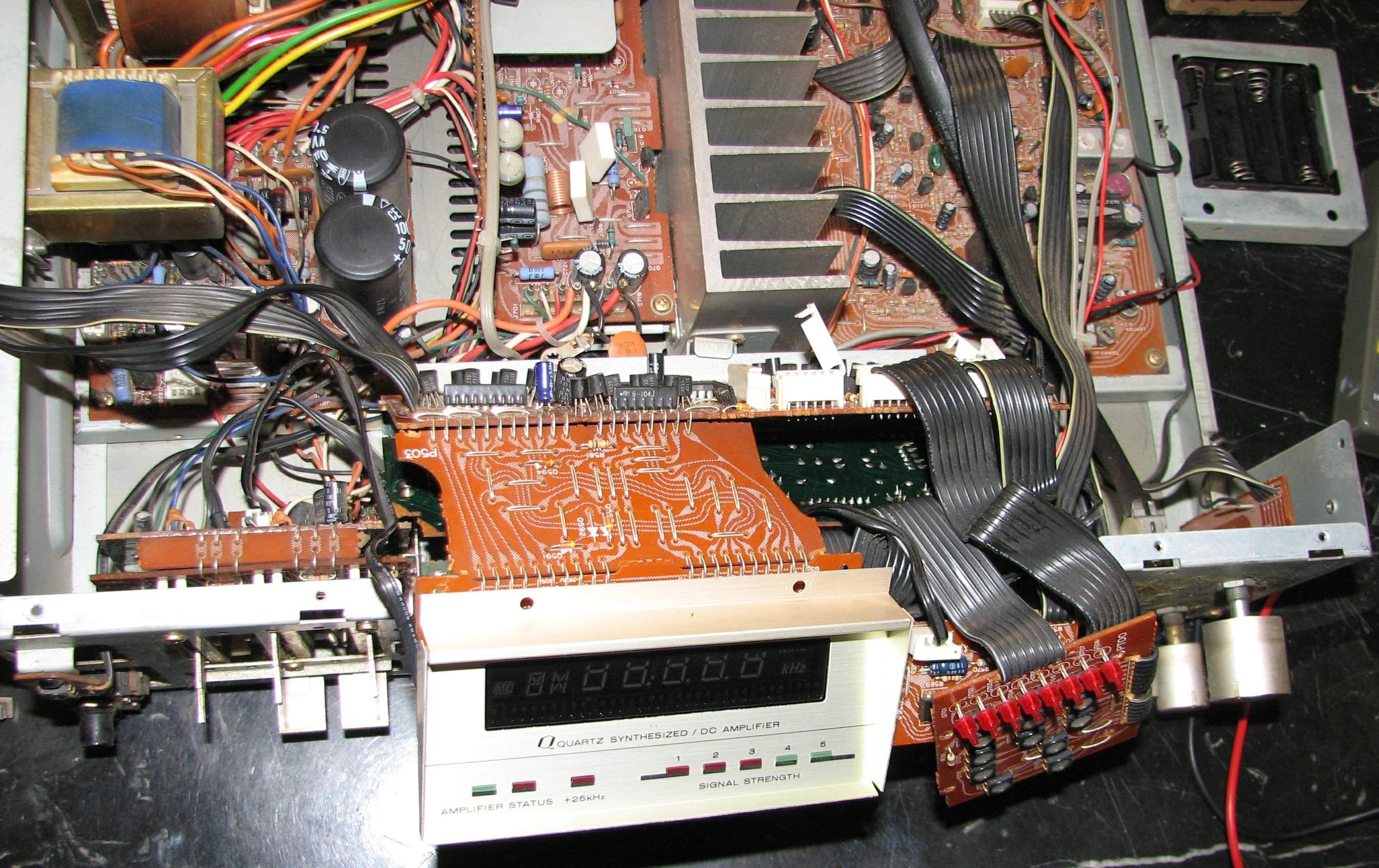

Leider, so wie bei anderen Receivern ebenso,
ist alles sehr verbaut und verschachtelt.

Bei der Demontage muss man sehr gut aufpassen,
versehentlich keine Kabel abzureissen,
und die abgesteckten Kabel am Ende wieder
korrekt zusammen zu stecken.

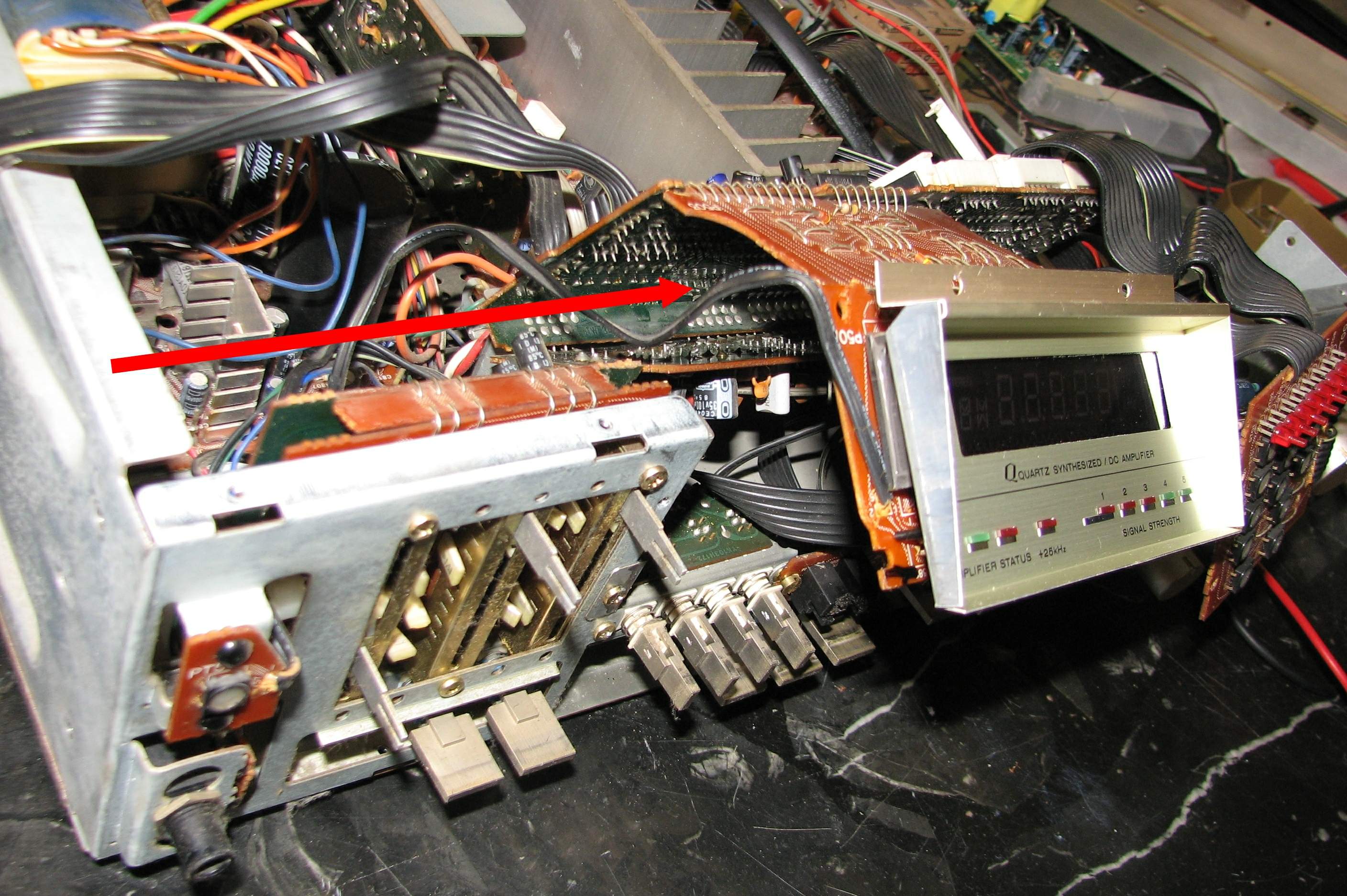

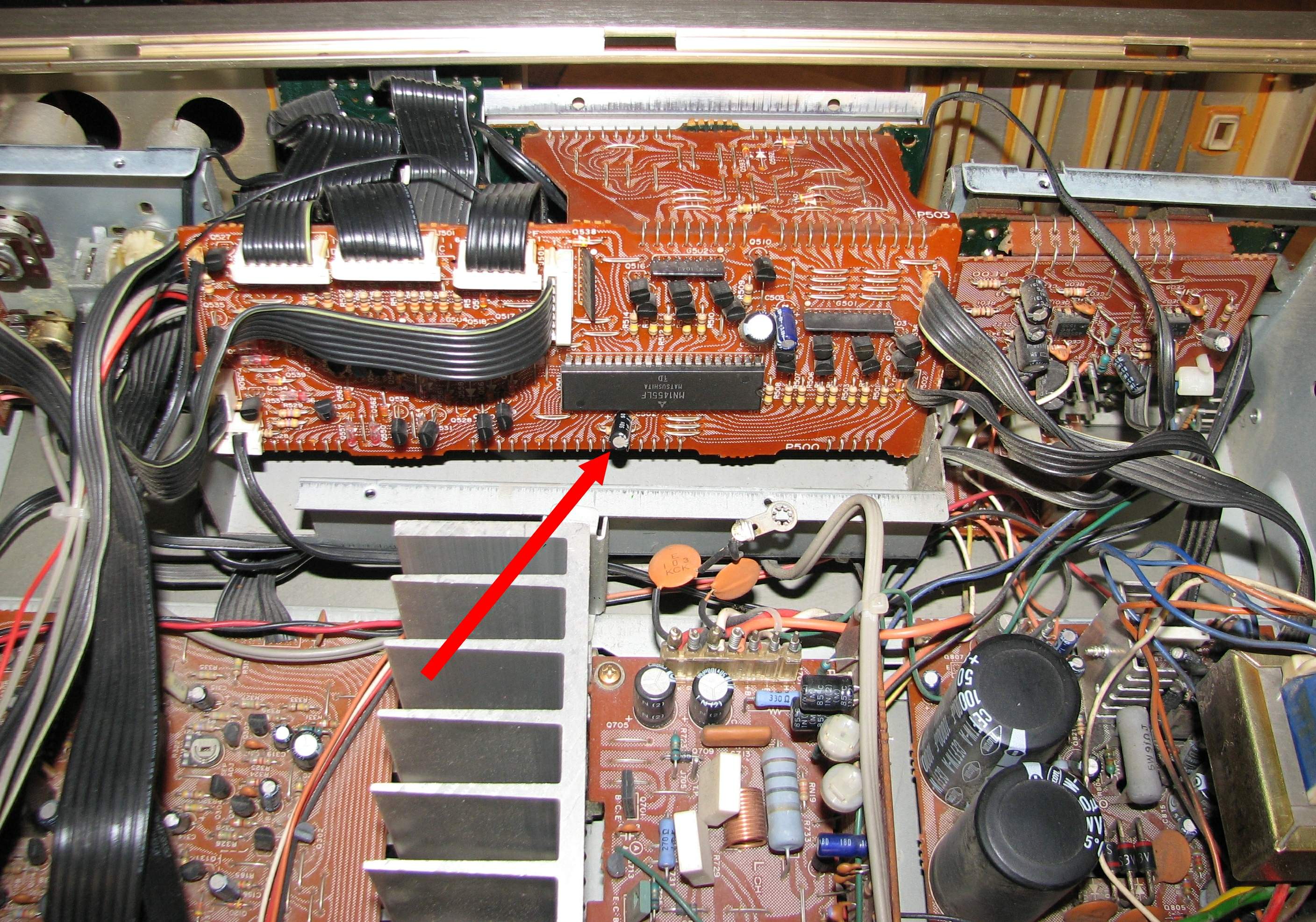

Das Auslöten des ElKo's gestaltete sich als ein kleiner Marathon,
da sich die vier verschachtelten Leiterplatten nicht einfach so
auffalten liessen :-(



Hier sei gesagt,
don't try this at home,
unless you know exactly what you are doing :-)

....
Wie es immer so ist,
der Fehler ist damit nicht behoben :-(

Es kann also dann nur noch der Takteingang des Controllers sein,
denn auch ohne Takt wird er nicht anlaufen.

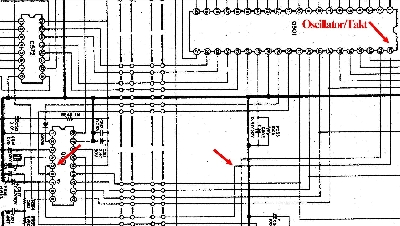

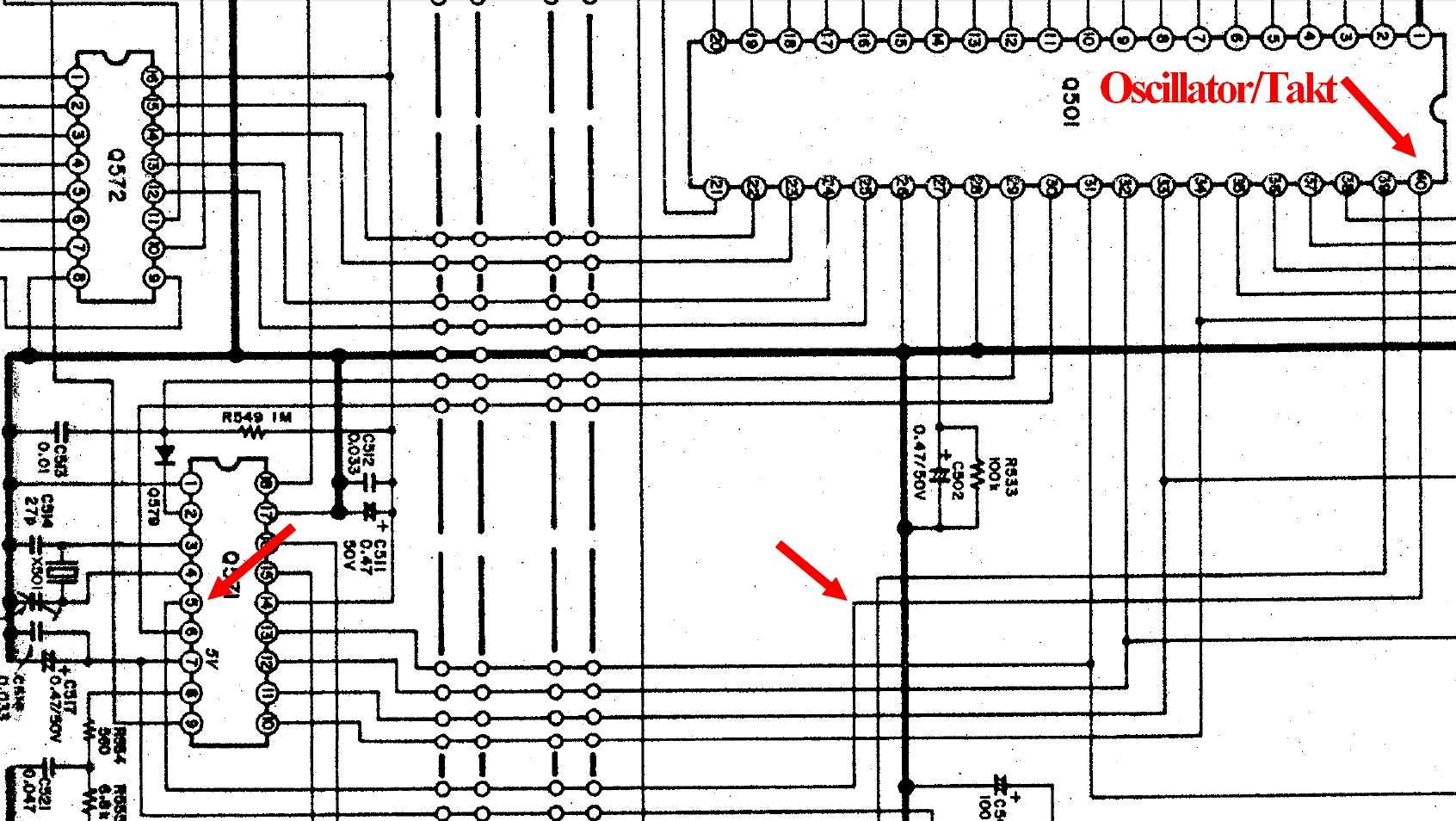

Woher kommt der Takt ?

Ja das war klar, er kommt von einer der vier verschachtelten
Leiterplatten, genauer gesagt von Pin 5 des PLL Bausteins Q571;

Also das Ganze wieder aufklappen
und sehen, wie man da am Besten hin kommt.

Doch zuvor einfach mal an Pin 40 des Controllers messen,
ob denn da etwas ankommt.

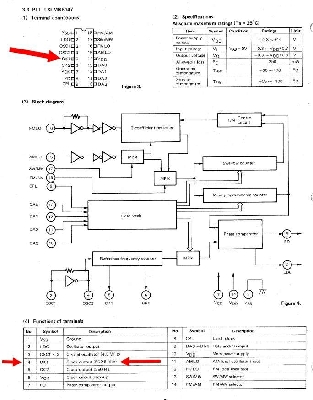

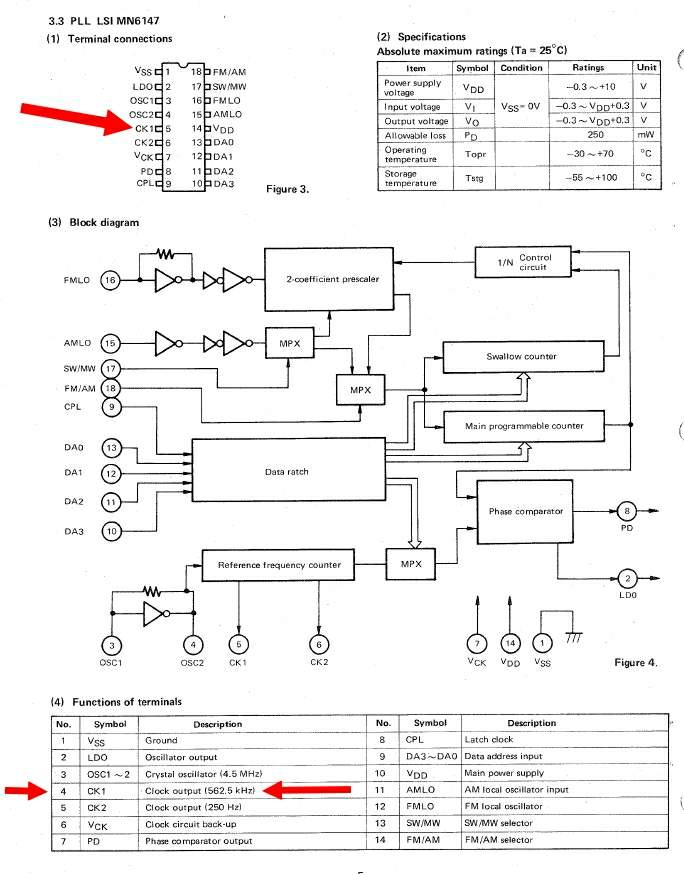

Hier schon mal die Beschreibung des PLL Bausteins Q571,
an Pin 5 müssten also 562,5 kHz heraus kommen,
und entsprechend müsste man das auch an Pin 40 des Controllers messen können.

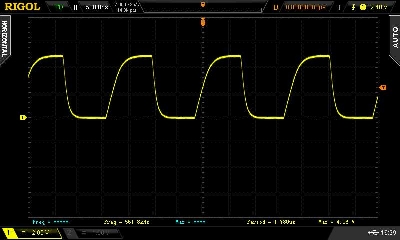

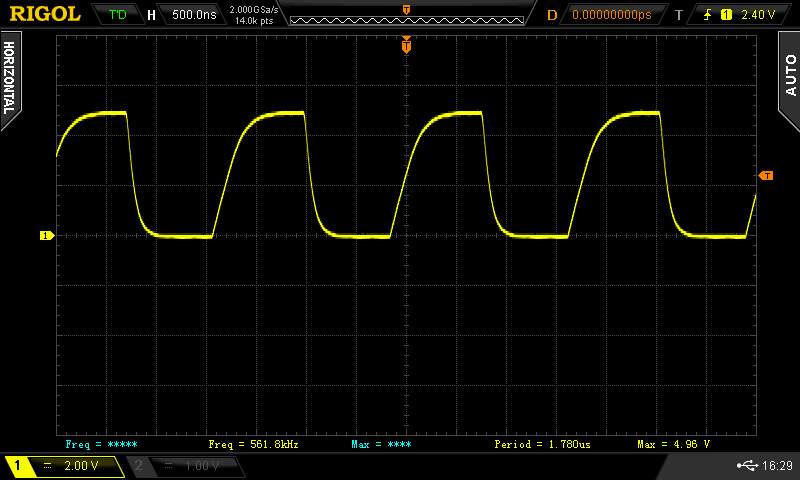

Ja, die Messung mit dem Oszi an Pin 40 des Controllers zeigt 560 kHz,
hier scheint alles normal zu sein.
Auch der andere Anschluss (Pin 30) zeigt korrekt seine 250 Hz an (kein Bild).



Jetzt geht die Fehlersuche weiter, es wird spannend.

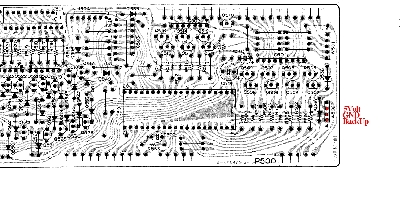

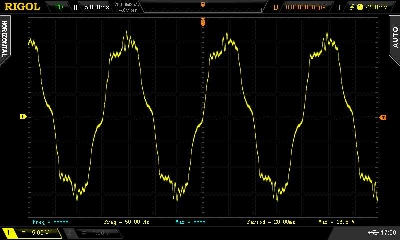

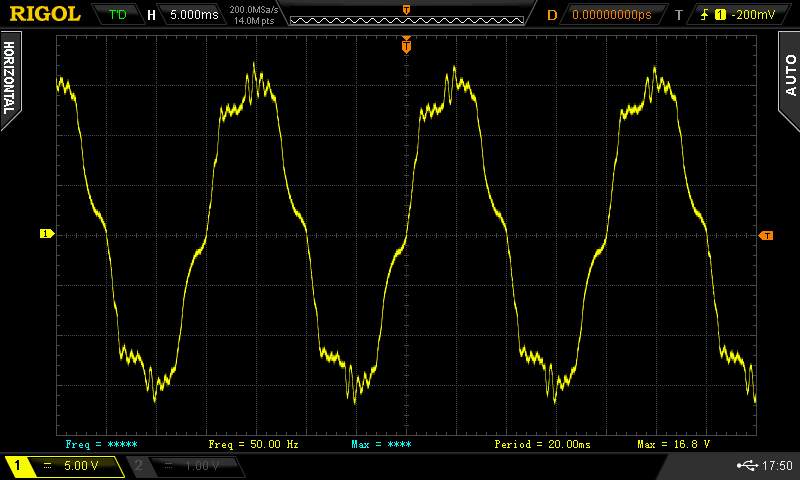

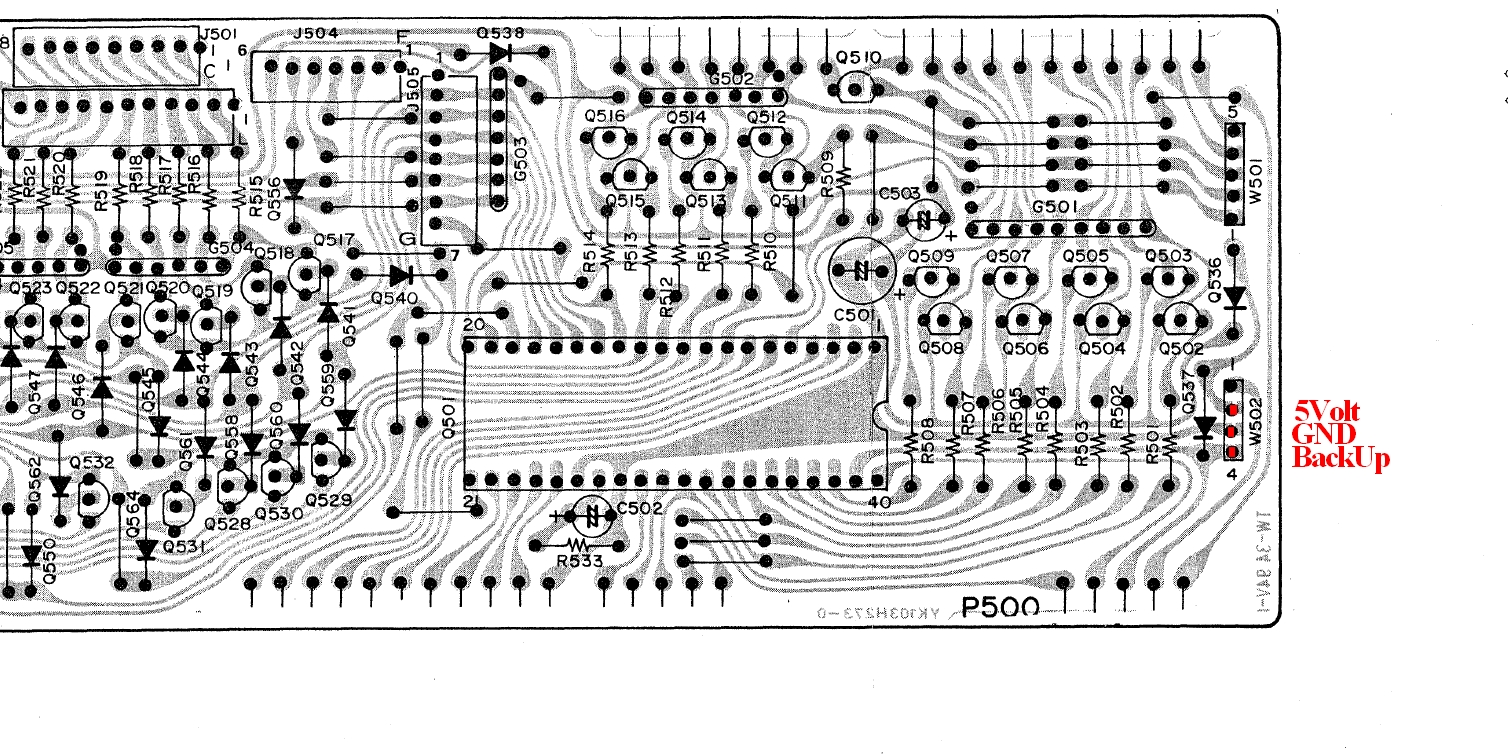

Der Anschluss des Controllers Pin 39 (mit BackUp bezeichnet) macht mich stutzig,
hier sollten zumindest keine 30 Volt mit 50 Hz anliegen.

Ist hier der Fehler begraben ?



Hier muss ich also noch weiter forschen,
vielleicht stimmt ja etwas mit der generellen Versorgungsspannung nicht ?



Ich hoffe nur, dass das jetzt keine grossartige Baustelle wird :-(



Weiteres folgt ...
