start : 15.03.2019 / 22:00 h

Magnat Rock 600



Fehlerbeschreibung,
Kurzschluss an Batteriespannung,
hatte einst einen Lautsprecher zerstört.

Erste Vermutung, mindestens einer der Endstufen-Transistoren defekt,
daher der Kurzschluss.

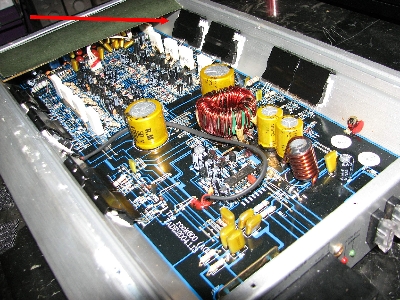

Kurzum geöffnet, und alle Endstufen Transistoren ohmsch gemessen.

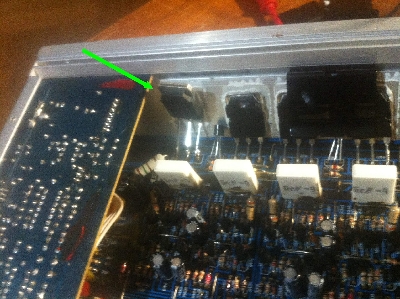

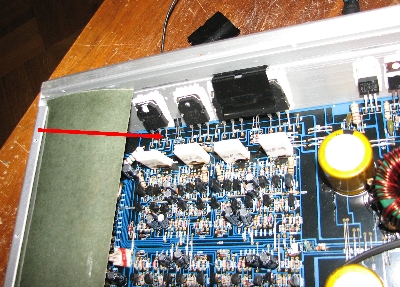

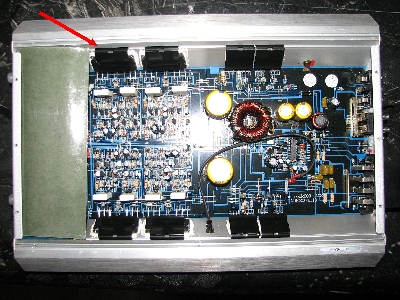

Dabei hatte einer der acht Stück tatsächlich einen Kurzschluss,
der hinten links.



Der Einfachheit halber habe ich nun eines seiner Beinchen getrennt,
und siehe da, der Kurzschluss besteht nicht mehr,
die Magnat Rock 600 lässt sich zumindest wieder in Betrieb nehmen.



Ein erster Test zeigt dann,
dass die Endstufe durchaus wieder Musik spielt.

Auf zwei Kanälen, erstmal nur mit dem Ohr 'gemessen', tadellos,
auf den anderen zwei Kanälen etwas kratzig, oder eben gar nicht,
da ja einer der Transistoren ausser Betrieb gesetzt wurde.

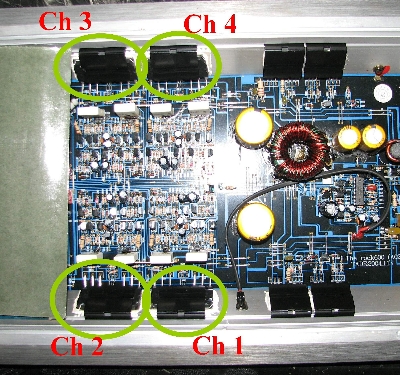

Hier sind insgesamt vier baugleiche Endstufen zu finden, mit jeweils dem Transistorpaar
2 SA 1941 (PNP) und 2 SC 5198 (NPN) .


Kanal 3 hat jedenfalls ein Problem.

Unglücklicherweise habe ich die originalen Typen 2 SA 1941 und 2 SC 5198 nicht vorrätig,
allerdings könnte ich versuchen, ähnliche Typen zu verbauen,
aus einer ehemaligen Reparatur eines legendären Yamaha M-60
liegen hier noch mehrere Paare der Typen 2 SA 1106 und 2 SC 2581 herum.



Laut Vergleich der Datenblätter dürften sich diese gleich verhalten,
einziger Unterschied ist, die Originalen sind mit maximal 140 Volt angegeben,
diejenigen aus, bzw. für den M-60 eben mit 200 Volt.

Maximaler Strom und Verlustleistung sind identisch,
es könnte passen, denke ich mal :-)

Aber zuerst mal messen, welche Kanäle denn noch funktionieren,
und welche eben kein sauberes Signal mehr ausgeben :

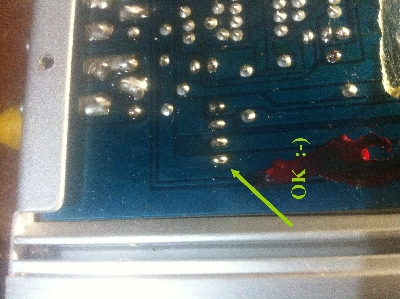

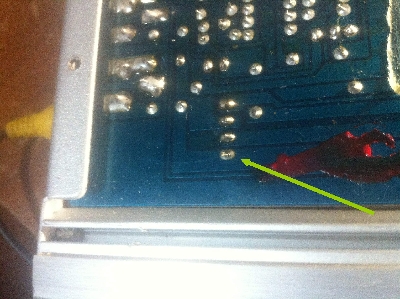

Oh nein, Kanal Eins bekommt kein Signal, defekte Lötstelle eliminiert :-)

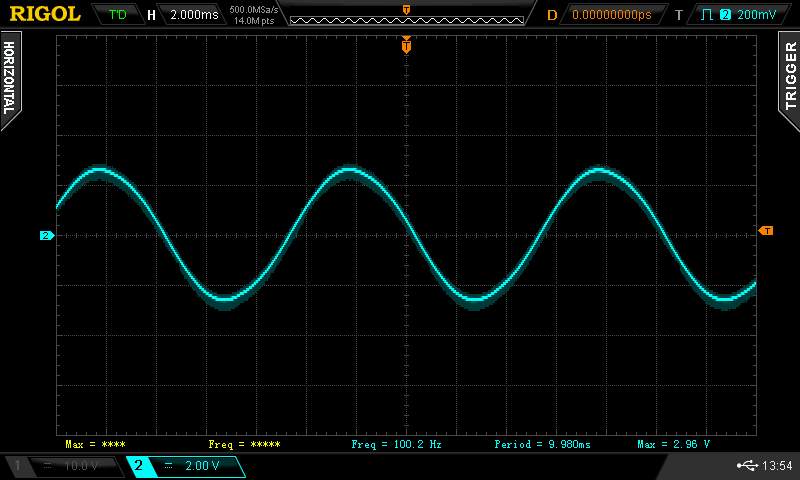

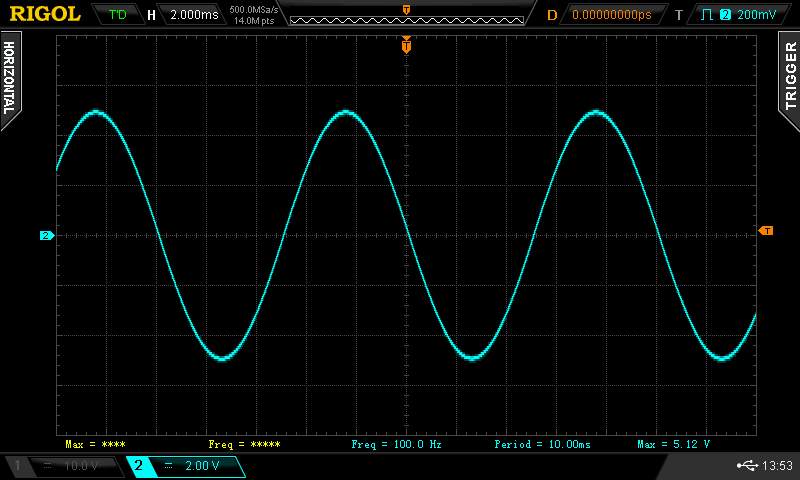

Jetzt aber die Messung :

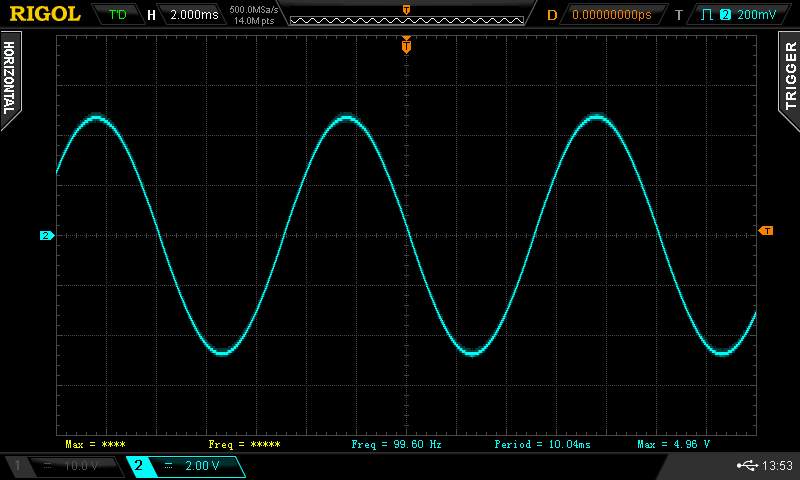

Kanal 1 und 2 :

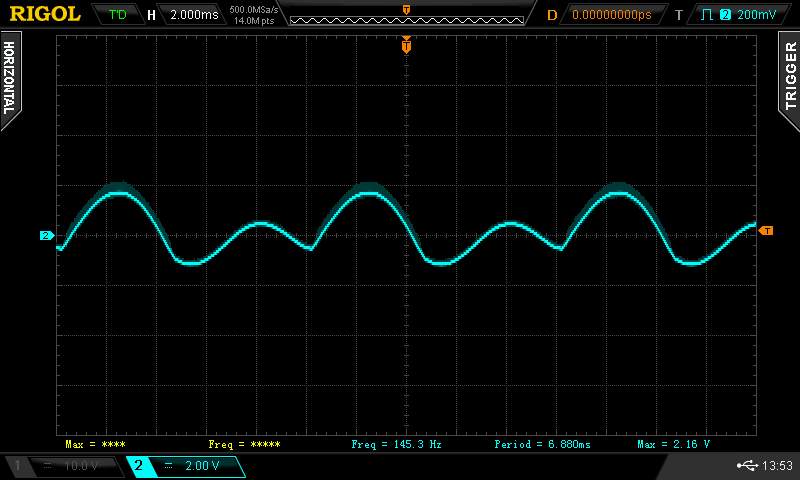

Kanal 3 und 4 :



Kanal 3 war klar, dass es jetzt ohne dem einen Transistor so aussieht,
aber Kanal 4 gefällt mir auch nicht so recht,
aber mal sehen.

Kanal 1 und 2 sehen gut aus.




Versuchsweise den 2 SA 1106 einmontiert, gemessen, und alles scheint dann wieder zu funktionieren.




Getauscht werden natürlich beide, (positive und negative Halbwelle)

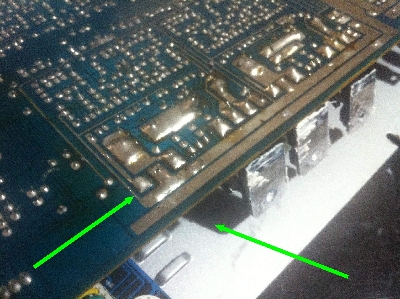

dazu muss man aber erst ordentlich Hand anlegen,

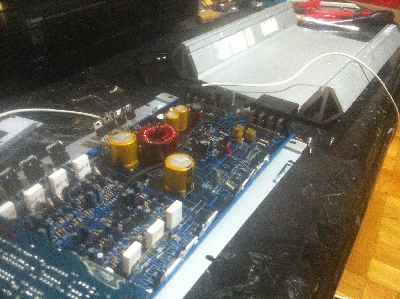

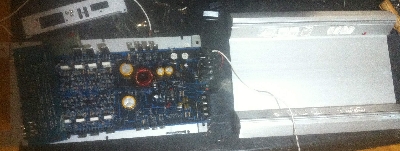

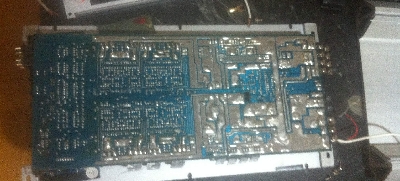

und die komplette Leiterplatte aus dem Alu-Gehäuse entfernen.






Raus damit, und rein mit den beiden neuen Transistoren.

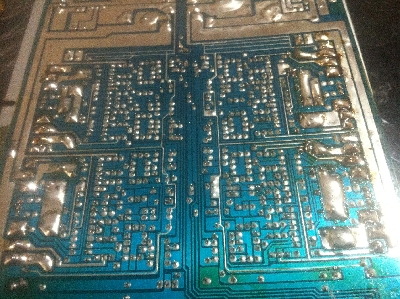

Alle Lötstellen optisch gechecked,

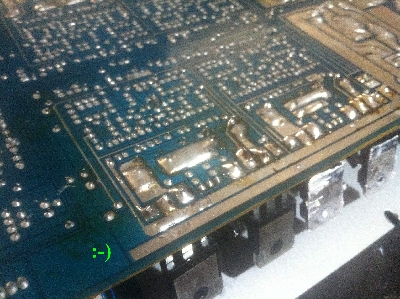

vorsorglich alle anderen Endstufentransistoren nachgelötet,
wenn mans schon mal geöffnet hat.

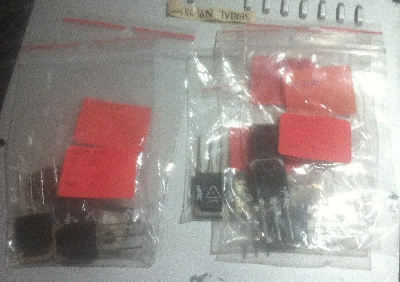

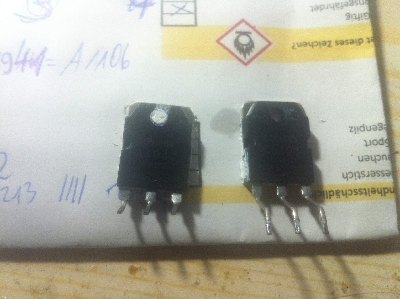

Das sind die Übeltäter, bzw. nur der Linke davon,
der andere funktioniert ja noch.

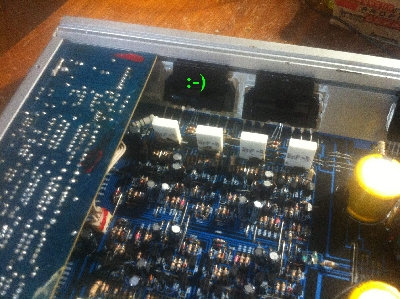

Alles wieder zusammen :-)

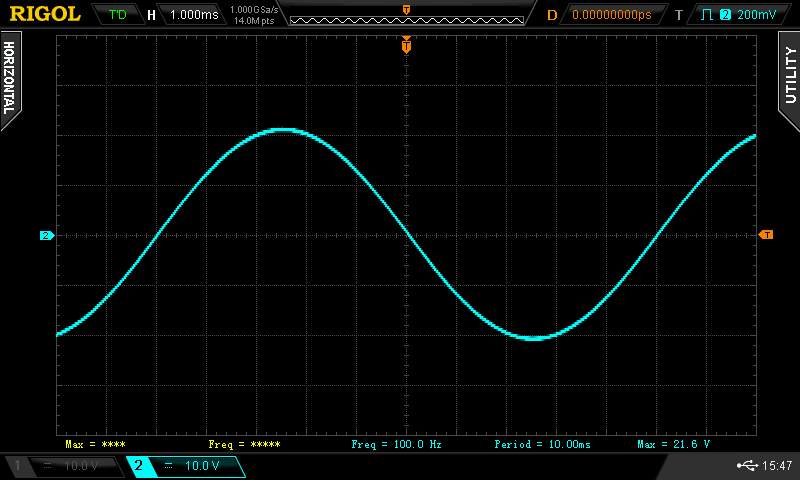

Jetzt natürlich nochmal eine Messung, erstmal ohne Last,
dafür aber Lautstärke voll aufgedreht.

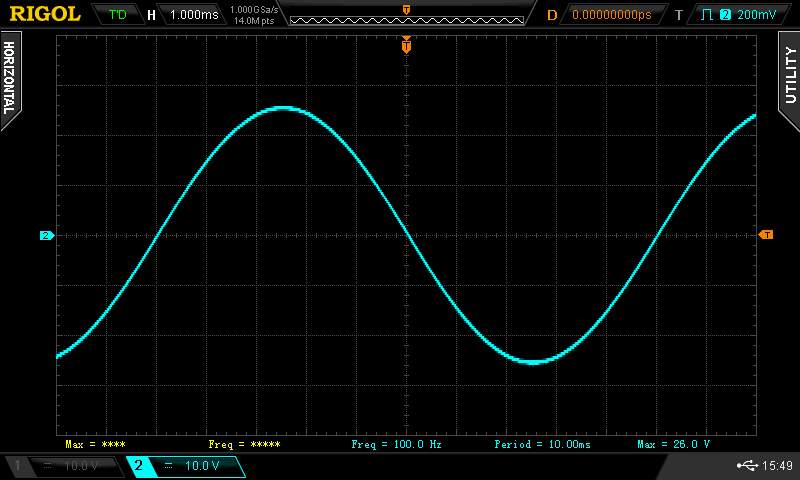

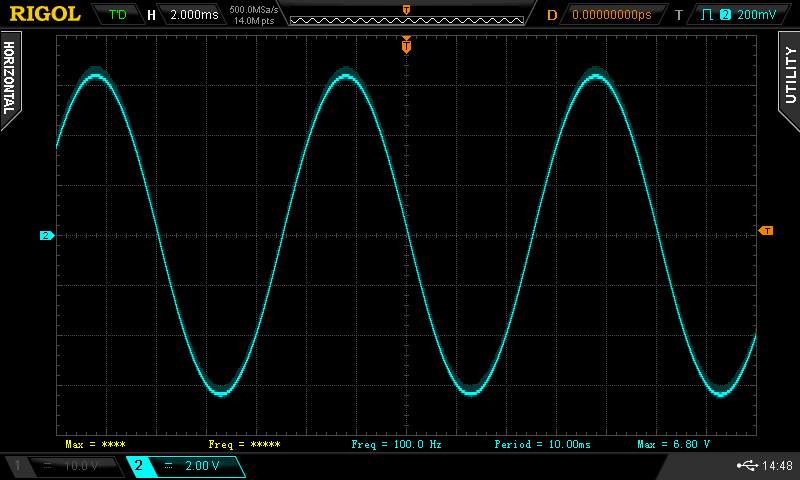

Kanal 1 und 2,



Kanal 3 und 4,





Gekappt wird bei ca. 26 Volt,
unter Belastung an 4 Ohm würde das bedeuten :

Ueff = 26 Volt x 0,707
Ueff = 18,4 Volt

P = 18,4 Volt x 18,4 Volt / 4 Ohm

84,64 Watt / 4 Ohm

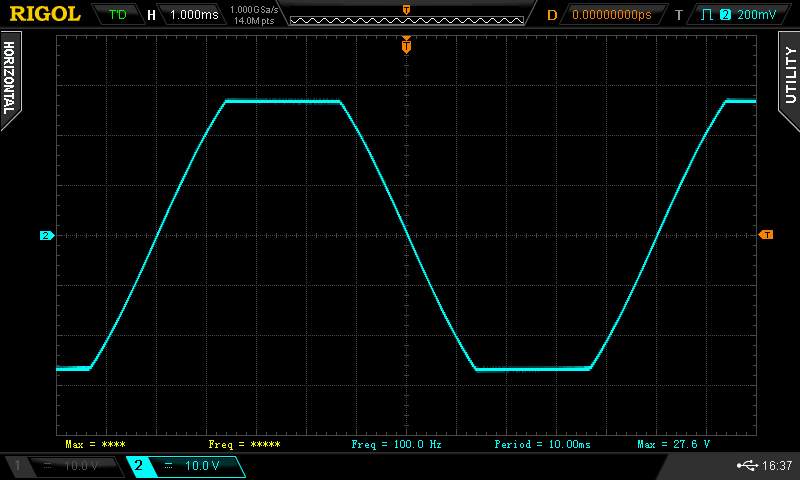

Das Clipping demonstriert, einmal leicht,
und einmal etwas extremer.

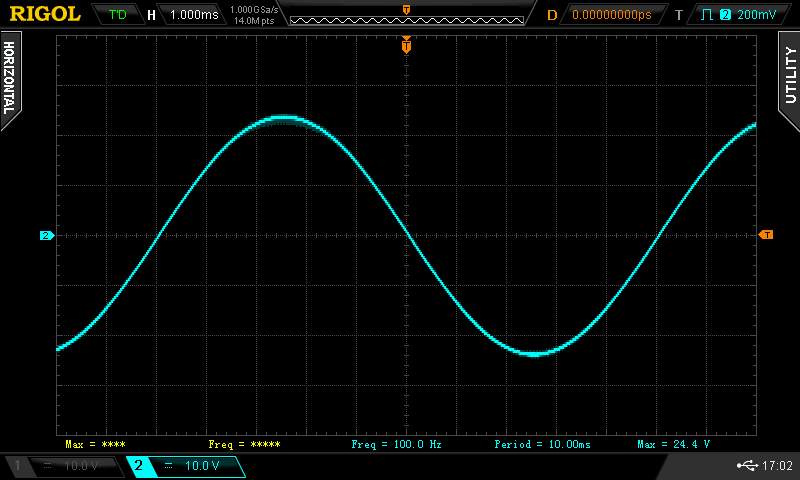

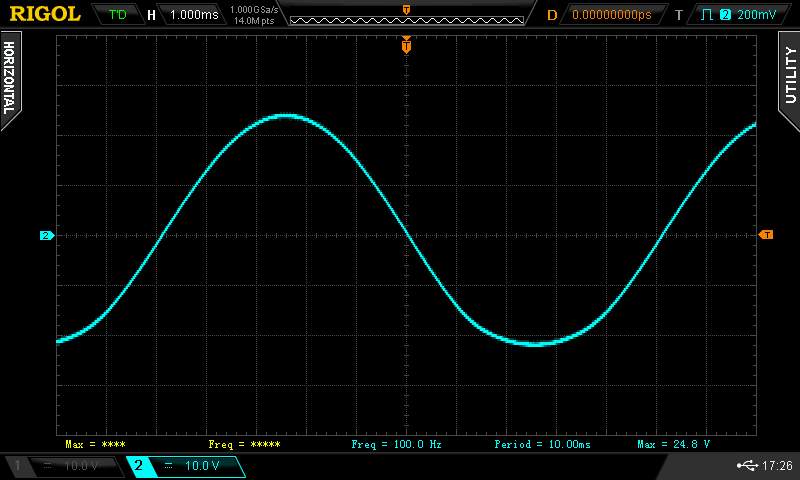

Jetzt fehlt noch die Messung unter Last, das folgt jetzt,

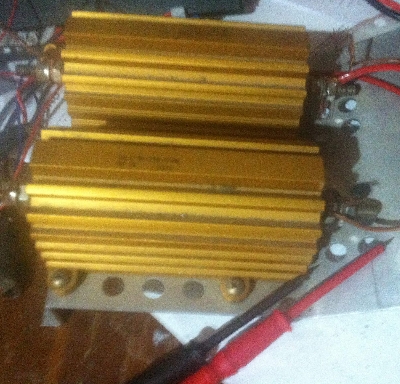

mit 4 Ohm Lastwiderständen die Kanäle durchgemessen,
jeweils dann noch ca. 5 Minuten laufen lassen.



Leerlauf Stromaufnahme ca. 0,8 Ampére / 14 Volt.

Im Durchschnitt :
------------------------

Stromaufnahme bei 14 Volt ca. 9,2 Ampére, macht ca. 130 Watt Input,
bei Ausgangsleistung ca. 72 Watt / 4 Ohm pro Kanal,
wenn nur einer gefahren.

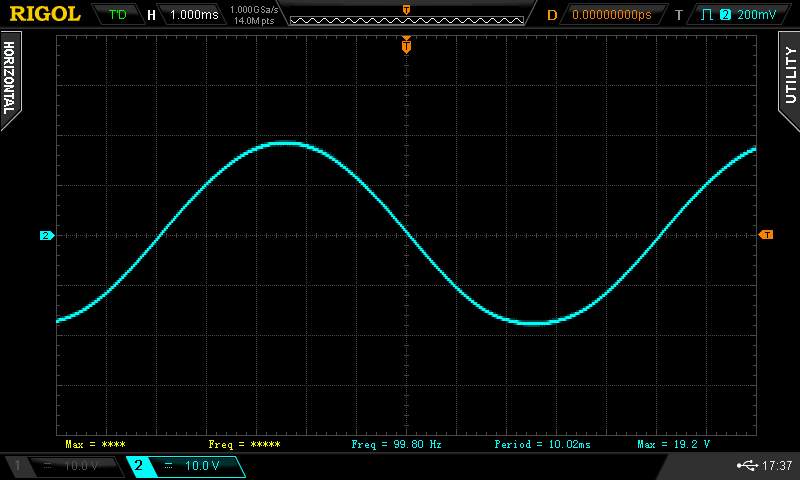

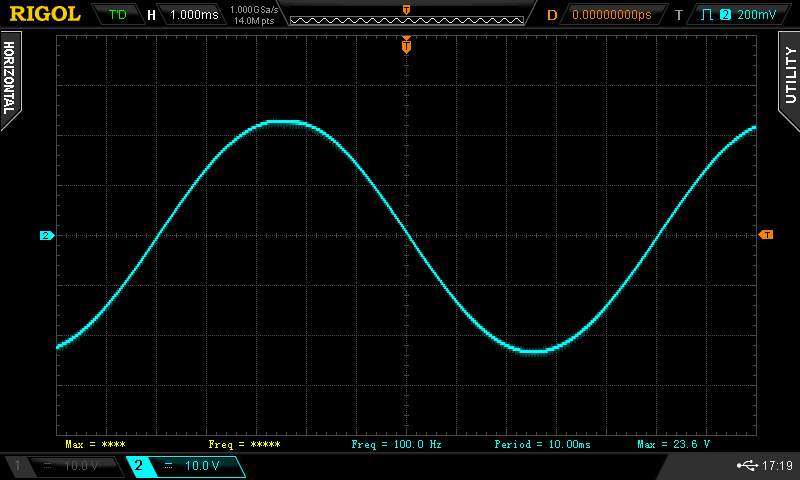

Kanal 1 und 2:


Kanal 3 und 4:

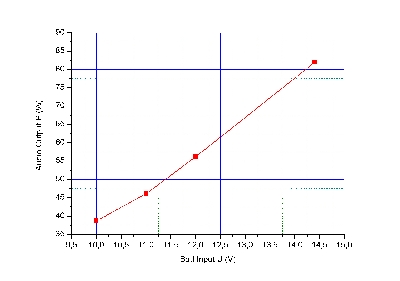

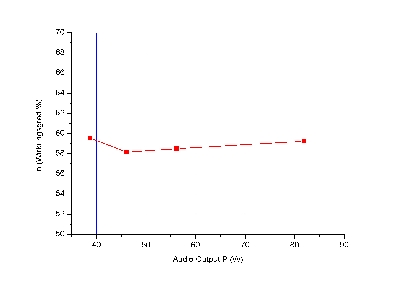

Versuch,

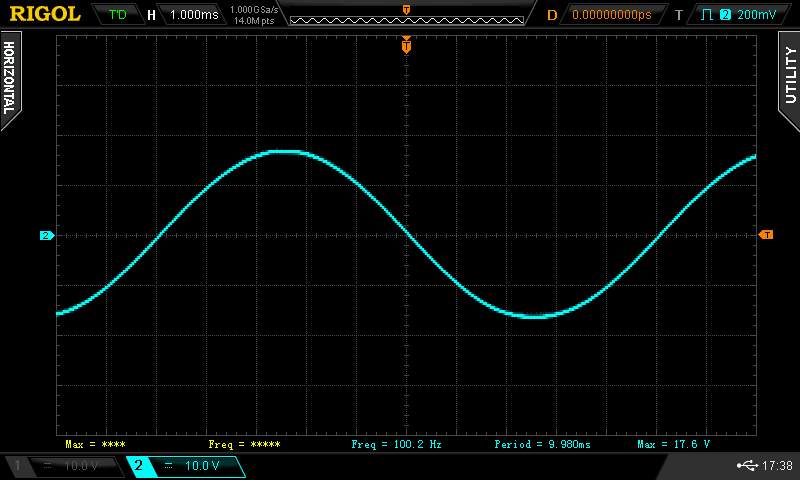

1) Leistungsmessung an 10 Volt, Kanal 4, 4 Ohm :
Input : 10 V / 6,5 Ampére = 65 Watt
Audioleistung : 38,7 Watt


2) Leistungsmessung an 11 Volt, Kanal 4, 4 Ohm :
Input : 11 V / 7,2 Ampére = 79 Watt
Audioleistung : 46 Watt


3) Leistungsmessung an 12 Volt, Kanal 4, 4 Ohm :
Input : 12 V / 8 Ampére = 96 Watt
Audioleistung : 56 Watt

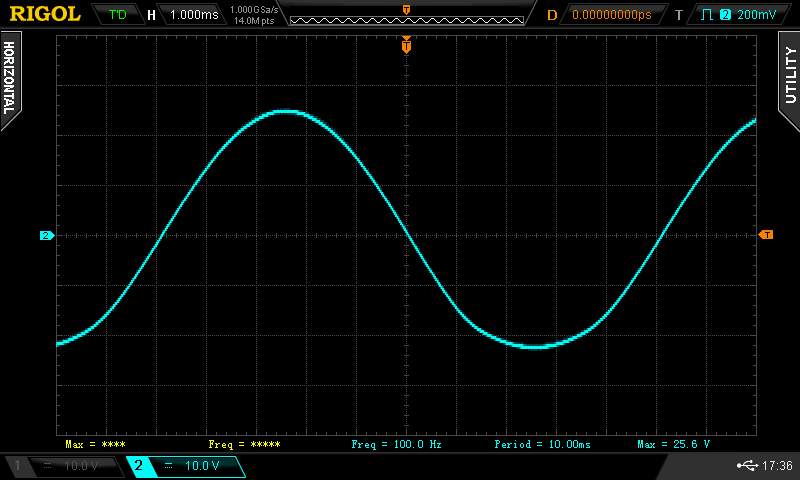

4) Leistungsmessung an 14,4 Volt, Kanal 4, 4 Ohm :
Input : 14,4 V / 9,6 Ampére = 138 Watt
Audioleistung : 82 Watt




Bei (andauernder) Überlast oder Clipping kann es vorkommen,
dass ein Transistor mal defekt wird.

Die Magnat hat leider keine Schutzbeschaltung mit Relais,
sodass die Gleichspannung dann direkt an den angeschlossenen
Lautsprecher geht, und diesen dann unweigerlich zerstört :-(




Ready to Rock :-)
